Что такое габионы и где они применяются

Габионы - это инженерные конструкции из металлической сетки, заполненной камнем, которые применяются для укрепления склонов, берегоукрепления, устройства подпорных стен и ландшафтного благоустройства. В статье разберем виды габионов, их конструктивные особенности, области применения и нормативные требования к проектированию.

Габионы - это объемные конструкции из металлической сетки, заполненные камнем или другим минеральным материалом. Они используются для укрепления грунта, защиты от эрозии, устройства подпорных стен и создания ландшафтных объектов.

Технология применяется более 100 лет и остаётся одним из надёжных и экономически обоснованных решений в инженерном строительстве.

История появления габионов

Слово «габион» происходит от итальянского gabbione - «большая клетка».

Первые конструкции применялись в Италии в XIX веке. Одно из ранних применений связано с ликвидацией последствий разлива реки Рено в районе Болоньи. Позднее конструкция получила название «матрац Рено».

В XIX веке габионы использовались:

при строительстве дамб и мостов;
для укрепления берегов рек;
для стабилизации склонов и оползневых участков;
в военном деле как защитные сооружения.

В XX веке технология была модернизирована: появились сетчатые ящики из оцинкованной проволоки, заполняемые камнем.

Развитие национальной нормативной базы.

В России габионы начали применять на рубеже 1990‑х:

В 1998 году Министерство путей сообщения РФ совместно с Московским государственным университетом путей сообщения выпустило первые «Технические указания по применению габионов для усиления земляного полотна», положившие начало стандартизации. В следующие годы были разработаны государственные и отраслевые нормы для разных типов конструкций.

В 2000 году вступил в силу ГОСТ Р 51285‑99, задавший технические требования к крученой проволочной сетке с шестигранными ячейками - основу для габионов двойного кручения. За ним последовали стандарты на конкретные изделия и правила их устройства:

в 2003 году - ГОСТ Р 52132‑2003 для сетчатых габионных изделий, ОСТ 10 323–2003 и ВСН‑АПК 2.30.05.001‑03 для противоэрозионных гидротехнических сооружений;

В 2011 году - СТО НОСТРОЙ 2.33.22‑2011, определяющий правила проектирования и строительства габионных конструкций.
В 2018 году появился ГОСТ Р 58120‑2018 для сварных габионов, а в 2020 году - ГОСТ Р 59287‑2020, охватывающий панели из плетёной одинарной сетки высокой прочности. Для применения габионов на автомобильных дорогах Росавтодором в 2015 году разработаны методические рекомендации ОДМ 218.2.049‑2015, а альбом типовых конструкций (2021 г.) предлагает готовые решения для инженерных и дорожных объектов.

Таким образом, каждое семейство габионов — сварные, двойного кручения, одинарной плетёной сетки или композитные — имеет собственный набор нормативных документов. Соблюдение этих стандартов и руководств обеспечивает долговечность и безопасность сооружений и отражает современный уровень развития технологии в России.

Что такое габионы с точки зрения конструкции

Габион - это модульная система, состоящая из:

металлической сетки (сварной или двойного кручения);
каменного заполнителя;
соединительных элементов (спирали, стяжки, скобы);
при необходимости - геотекстиля и анкеров.

В отличие от бетонных решений габионы:

обладают гибкостью и адаптируются к деформациям грунта;
пропускают воду, снижая гидростатическое давление;
устойчивы к морозному пучению;
имеют длительный срок службы при правильном подборе покрытия проволоки.

Основные виды габионов

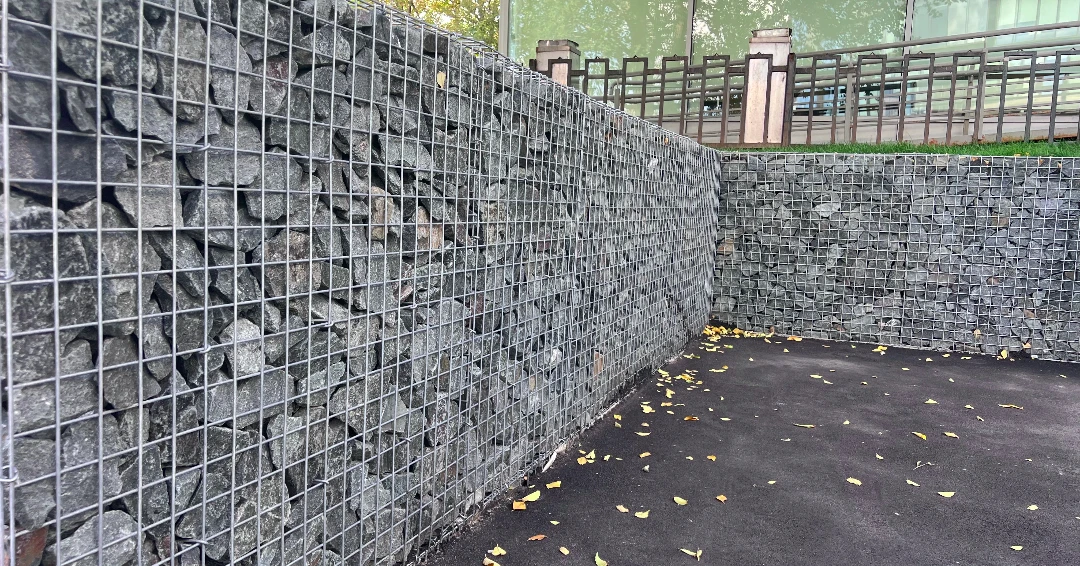

Сварные габионы

Сварные габионы изготавливаются из стальной проволоки с точечной сваркой в местах пересечения. Формируется жёсткая панель с квадратной или прямоугольной ячейкой.

Типовые размеры ячеек:

50x50 мм
75x75 мм
100x50 мм
100x100 мм

Варианты покрытия:

горячее цинкование;
цинк-алюминиевый сплав;
ПВХ-покрытие;
нержавеющая сталь.

Применение сварных габионов:

декоративные ограждения;
подпорные стенки;
малые архитектурные формы;
облицовка и ландшафтный дизайн.

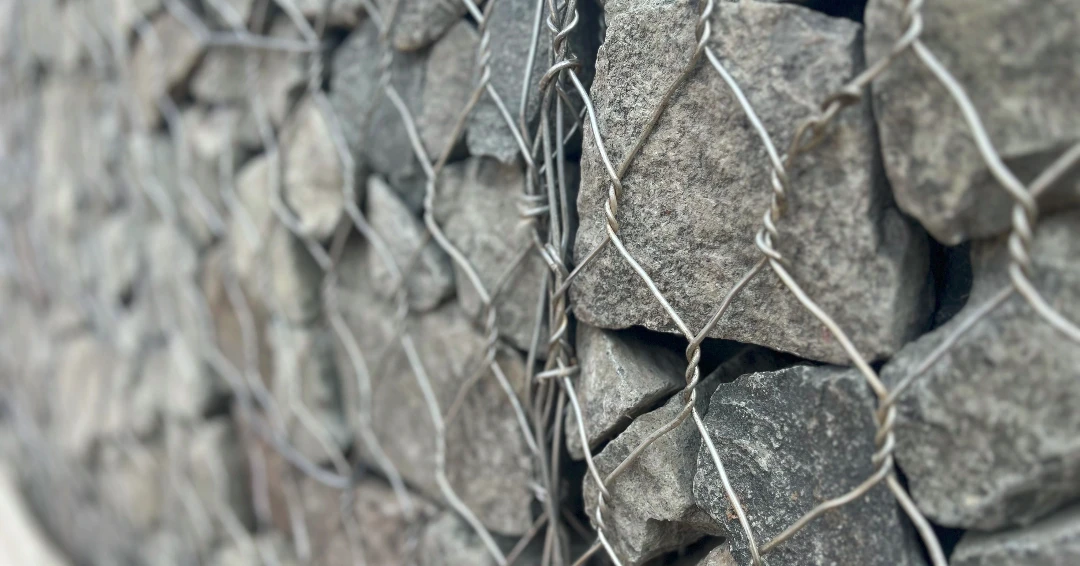

Габионы из сетки двойного кручения

Изготавливаются методом двойного кручения проволоки с формированием шестигранной ячейки.

Типовые размеры ячеек:

60x80 мм
80x100 мм
100x120 мм

Варианты покрытия:

цинк;
цинк + алюминий + мишметалл;
полимерное покрытие;
комбинированные покрытия.

Преимущества:

высокая гибкость;
устойчивость к деформациям;
надёжность при работе с подвижными грунтами.

Применение:

укрепление берегов;
противоэрозионная защита;
устройство подпорных стен;
укрепление склонов;
гидротехнические сооружения.

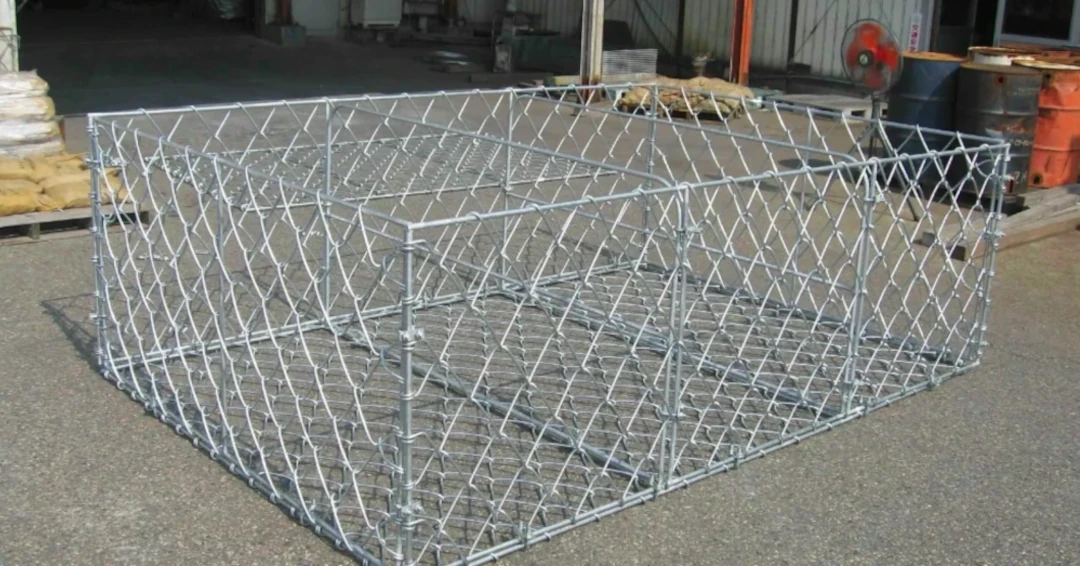

Габионы из панелей из плетёной одинарной сетки высокой прочности

Данный тип габионных конструкций изготавливается из панелей из плетёной одинарной сетки высокой прочности, закреплённой в стальном каркасе. Конструкции применяются в соответствии с требованиями ГОСТ Р 59287-2020.

После сборки каркасная конструкция заполняется камнем или другим минеральным материалом.

Типовые размеры ячеек сетки:

75x75 мм
100x100 мм
130x130 мм
150x150 мм

Варианты покрытия проволоки:

цинковое покрытие
цинк-алюминиевое покрытие
полимерное покрытие
цинк-полимерное покрытие
цинк-алюминиевое полимерное покрытие

Основные области применения:

укрепление склонов и откосов
защита грунтов от эрозии
устройство подпорных стен
берегоукрепление
защита от камнепадов и селевых потоков
противопаводковые сооружения

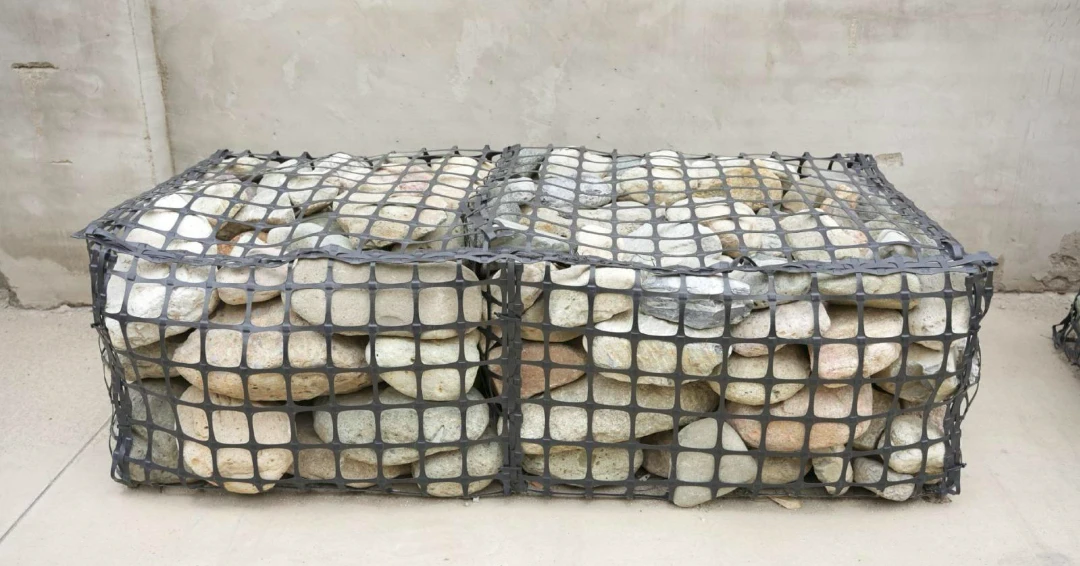

Композитные габионы

Композитные габионы представляют собой модульные конструкции, изготовленные из сетки или панелей на основе полимерных и композитных материалов. В отличие от традиционных металлических габионов, такие конструкции используют композитную сетку высокой прочности, которая может сочетать полимерные материалы и армирующие элементы.

После сборки конструкция заполняется каменным материалом и работает по тому же принципу, что и классические габионы — создаёт устойчивый массив, который распределяет нагрузки и стабилизирует грунт.

Типовые размеры ячеек сетки:

75x75 мм

Основные свойства композитной сетки:

высокая устойчивость к коррозии;
стойкость к воздействию кислотных и щелочных сред;
устойчивость к гидролизу и длительному воздействию воды;
высокая прочность на растяжение;
малый вес по сравнению с металлическими конструкциями;
высокая устойчивость к ультрафиолетовому излучению и атмосферному старению.

Испытания композитных материалов показывают высокую стабильность характеристик. Например, после длительных испытаний в соляном тумане сохраняется более 99 % прочности материала, что подтверждает устойчивость конструкции к коррозионным воздействиям.

Также испытания на световое старение показывают сохранение прочностных характеристик более чем на 97 % после длительного воздействия ультрафиолетового излучения.

Основные области применения:

берегоукрепительные сооружения;
укрепление склонов и откосов;
гидротехнические сооружения;
объекты с агрессивной химической средой;
противоэрозионные конструкции;

Сравнение основных типов габионов

Ниже приведено краткое сравнение наиболее распространённых типов габионных конструкций.

Сварные габионы

Конструкция сетки: Сетка из стальной проволоки, соединённой точечной сваркой

Типовые размеры ячеек: 50x50 мм, 75x75 мм, 100x50 мм, 100x100 мм

Основные материалы: Стальная проволока с защитным покрытием

Основные области применения: Заборы, подпорные стенки, декоративные конструкции, ландшафтные элементы

Габионы из сетки двойного кручения

Конструкция сетки: Шестигранная сетка из проволоки, сформированная методом двойного кручения

Типовые размеры ячеек: 60x80 мм, 80x100 мм, 100x120 мм

Основные материалы: Оцинкованная проволока, Zn-Al покрытия, полимерные покрытия

Основные области применения: Берегоукрепление, противоэрозионные конструкции, гидротехнические сооружения

Габионы из панелей из плетёной одинарной сетки

Конструкция сетки: Плетёная сетка высокой прочности, закреплённая в стальном каркасе

Типовые размеры ячеек: 75x75 мм, 100x100 мм, 130x130 мм, 150x150 мм

Основные материалы: Стальная проволока с защитными покрытиями, металлический каркас

Основные области применения: Подпорные стены, укрепление склонов, защита от камнепадов, противопаводковые сооружения

Композитные габионы

Конструкция сетки: Сетка или панели из композитных полимерных материалов

Типовые размеры ячеек: 75x75 мм

Основные материалы: Композитные полимеры, армированные структуры

Основные области применения: Берегоукрепление, гидротехнические сооружения, объекты с агрессивной средой

Выбор типа габионов зависит от условий эксплуатации, требований к прочности конструкции и задач проекта.

Сварные габионы чаще применяются в ландшафтной архитектуре и ограждениях. Габионы из сетки двойного кручения используются в гидротехническом строительстве и берегоукреплении. Конструкции из плетёной одинарной сетки высокой прочности применяются в инженерных сооружениях повышенной ответственности. Композитные габионы используются на объектах с высокой коррозионной нагрузкой или в агрессивных средах.

Типы габионных конструкций

Коробчатые габионы
Матрацы Рено
Панельные конструкции
Трапециевидные конструкции
Цилиндрические (рулонные) габионы

Коробчатые и матрасные конструкции применяются для долговременных инженерных решений. Цилиндрические чаще используются как временные элементы.

Где применяются габионы

Инженерное строительство

подпорные стены;
укрепление откосов;
стабилизация склонов;
защита от оползней;
берегоукрепление;
гидротехнические сооружения.

Строительно-монтажные работы

устройство подпорных стен на частных и коммерческих объектах;
укрепление береговой линии;
формирование террасированных участков.

Ландшафтный дизайн

заборы и ограждения;
клумбы и кашпо;
декоративные стены;
зоны барбекю;
элементы благоустройства.

Нормативная база при проектировании габионов

Для долговечной и безопасной эксплуатации необходимо соблюдать требования действующих нормативов и методических документов:

Проектирование включает расчёт устойчивости, анализ грунтов, подбор сетки и покрытия, выбор фракции камня и устройство дренажа.

Основные параметры сетки габионов

Сварные

Конструкция: Сварная сетка

Основные нормативы: ГОСТ Р 58120-2018

Двойное кручение

Конструкция: Шестигранная сетка

Основные нормативы: ГОСТ Р 52132-2003

Одинарная плетёная сетка

Конструкция: Сетка в стальном каркасе

Основные нормативы: ГОСТ Р 59287-2020

Композитные

Конструкция: Полимерные или композитные сетки

Основные нормативы: Технические условия производителя

Преимущества габионов

Экономичность;
Экологичность;
Высокая несущая способность;
Долговечность;
Поэтапный монтаж;
Естественная интеграция в ландшафт.

Заключение

Габионы — это инженерное решение для защиты грунта, устройства подпорных стен и благоустройства территорий. При грамотном проектировании и соблюдении нормативных требований конструкции служат десятилетиями, обеспечивая устойчивость и безопасность объектов.
