Защитная система из ГНТ для объекта в Брянской области
В октябре 2024 года компания Gabion.Pro изготовила и смонтировала защитный контур для топливно-наливной инфраструктуры на объекте в Брянской области. Заказчик — государственная структура. Точное место размещения и наименование заказчика не раскрываются.

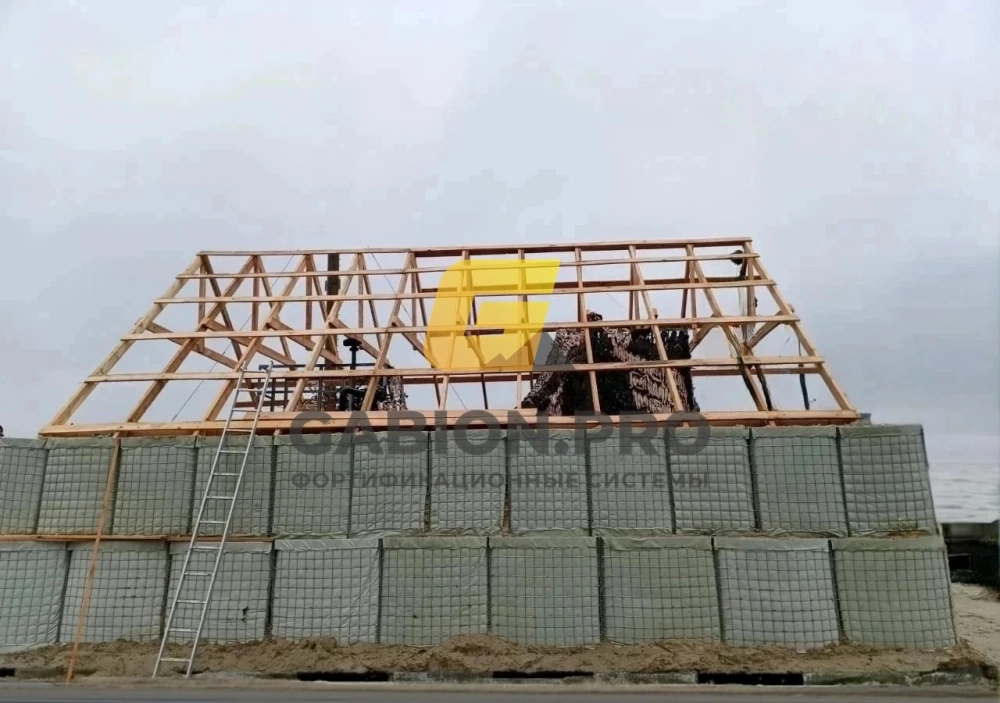

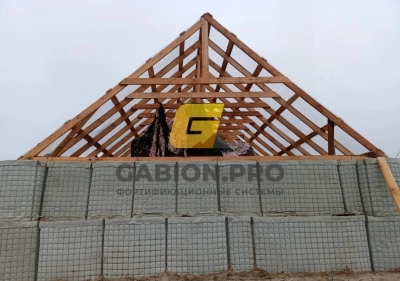

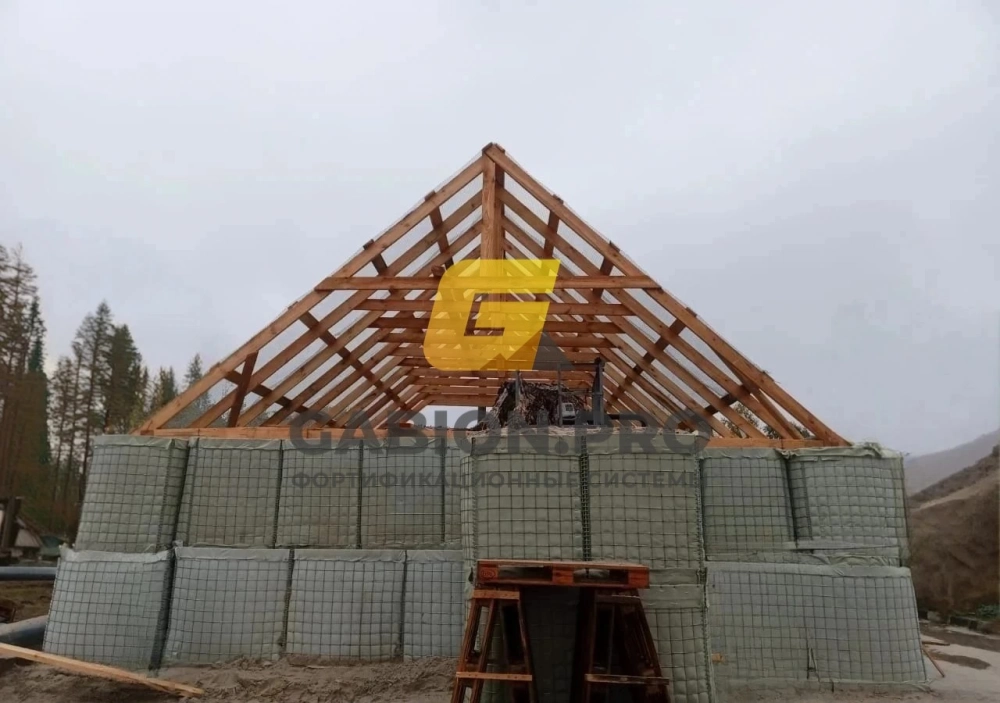

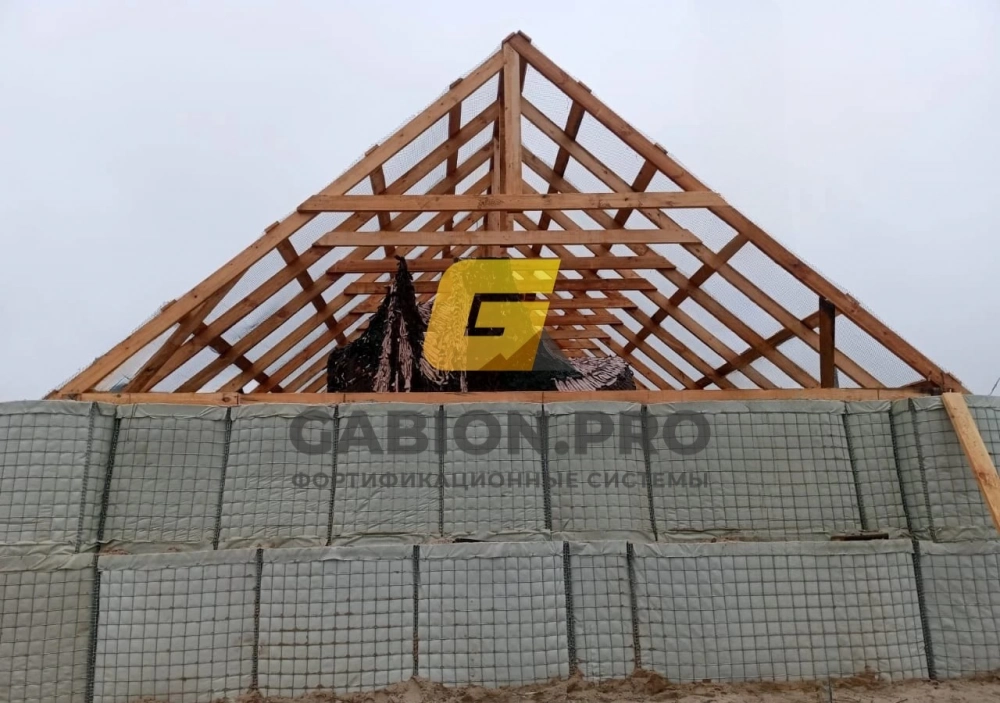

Назначение конструкции — защита топливно-наливной инфраструктуры от воздействия беспилотных летательных аппаратов. Контур собран из 70 габионов насыпного типа: 40 изделий ГНТ-2 и 30 изделий ГНТ-3. Изделия размещены в два ряда, поверх смонтированы балки, стропильная система и защитная сетка.
Ключевой результат. Полный цикл работ на площадке — подготовка основания, развёртывание, соединение и заполнение 70 изделий, монтаж второго ряда и верхней части — выполнен за двое суток.
Дата публикации: 12 октября 2024 года. Дата содержательного обновления: 4 августа 2026 года. В обновлении уточнены состав изделий, порядок работ и формулировка результата эксплуатации. Сведения о точном месте, заказчике, схеме компоновки и параметрах верхней части не раскрываются по условиям конфиденциальности.

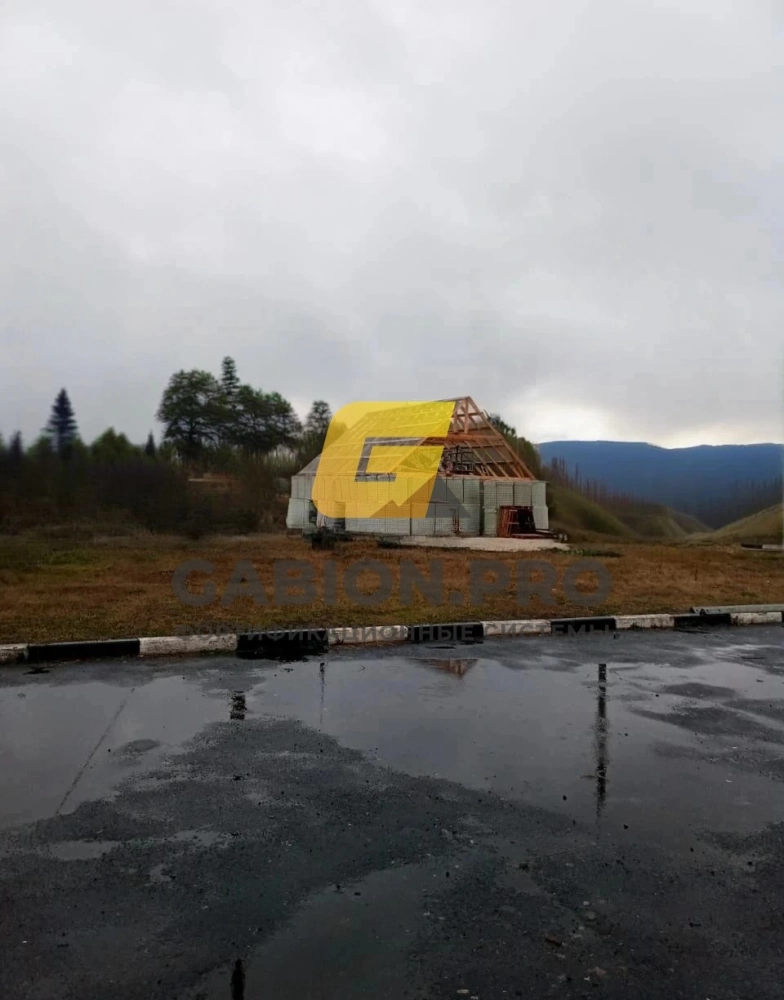

Наш объект
Защита инфраструктуры · Габионы насыпного типа ГНТ-2 и ГНТ-3 · Брянская область · октябрь 2024
Кратко об объекте
| Регион | Брянская область (точное место не раскрывается) |
|---|---|
| Заказчик | Государственная структура (наименование не раскрывается) |
| Период работ | Октябрь 2024 года |
| Назначение | Защита топливно-наливной инфраструктуры от БПЛА |
| Применённые изделия | 40 ГНТ-2 и 30 ГНТ-3, всего 70 изделий |
| Каркас | Сварная сетка 100×100 мм, оцинкованная проволока Ø4 мм |
| Внутренняя оболочка | Геотекстиль 500 г/м² |
| Заполнитель | Промытый речной песок, доступный на объекте |
| Основание | Песчаная подсыпка с уплотнением |
| Компоновка | Два ряда изделий, соединение штифтами и арматурными анкерами |

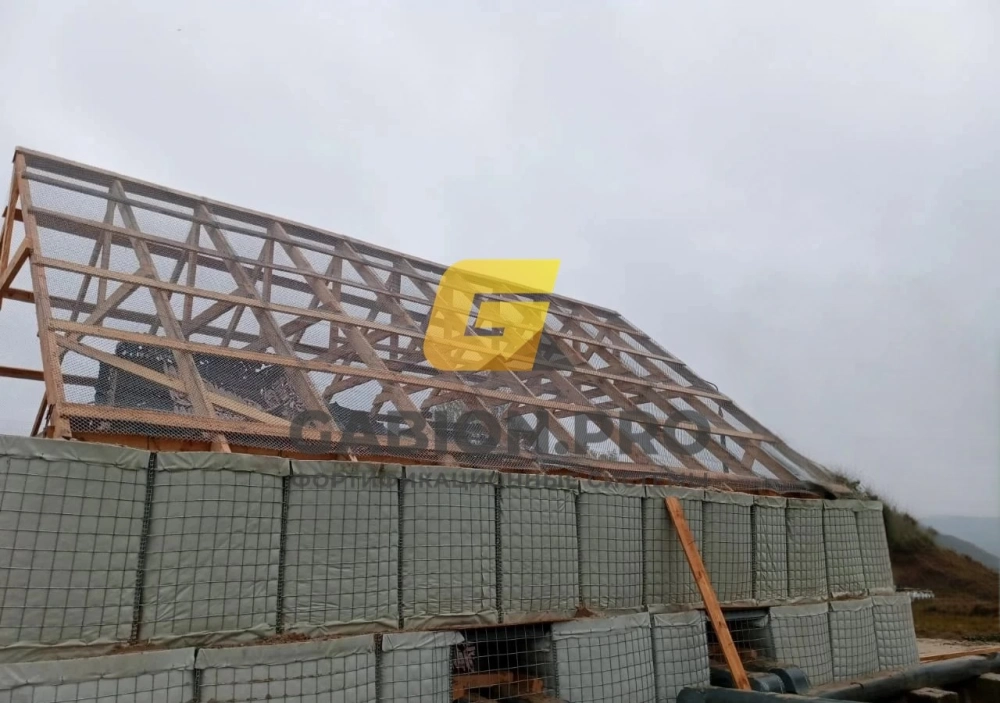

| Верхняя часть | Балки, стропильная система, защитная сетка на специализированных скобах |
| Срок работ на объекте | Двое суток (без учёта производства и доставки) |
Какая задача решалась на объекте
Требовалось в короткий срок сформировать защитный контур вокруг топливно-наливной инфраструктуры и закрыть её сверху. Решение должно было собираться на площадке из доставленных изделий и заполняться материалом, доступным непосредственно на объекте.
Под эти условия подошли габионы насыпного типа ГНТ: на этом объекте изделия доставили в сложенном виде, развернули на подготовленной площадке и заполнили доступным промытым речным песком.
Какие изделия применены и в каком количестве
На объекте использовано 70 изделий двух типоразмеров: 40 ГНТ-2 и 30 ГНТ-3. Оба типа — четырёхсекционные, с каркасом из сварной сетки 100×100 мм из оцинкованной проволоки диаметром 4 мм и внутренней геотекстильной оболочкой плотностью 500 г/м².
ГНТ-2 — 40 изделий
Размер до заполнения: 3,6×0,9×1,2 м
Четыре секции в изделии
Сетка 100×100 мм, проволока Ø4 мм, геотекстиль 500 г/м²
ГНТ-3 — 30 изделий
Размер до заполнения: 3,6×1,2×1,2 м
Четыре секции в изделии
Сетка 100×100 мм, проволока Ø4 мм, геотекстиль 500 г/м²
По фактическому наблюдению на этом объекте после заполнения длина и ширина изделий могли увеличиваться примерно на 100–150 мм каждая. Это наблюдение конкретного объекта, а не нормативная величина: фактическое изменение геометрии зависит от заполнителя, степени уплотнения и порядка засыпки.
Чем заполнялись изделия
Промытый речной песок был доступен непосредственно на площадке, поэтому каменный заполнитель для ГНТ на объект не поставлялся. Внутренняя геотекстильная оболочка плотностью 500 г/м² удерживает песок в секциях и не даёт ему высыпаться через ячейку сетки 100×100 мм.
Как выполнялся монтаж
Работы на объекте заняли двое суток и выполнялись последовательно:
- расчистка территории и подготовка площадки;
- устройство основания из песчаной подсыпки с уплотнением;
- развёртывание изделий по схеме компоновки;
- соединение изделий между собой штифтами и арматурными анкерами;
- заполнение секций промытым речным песком;

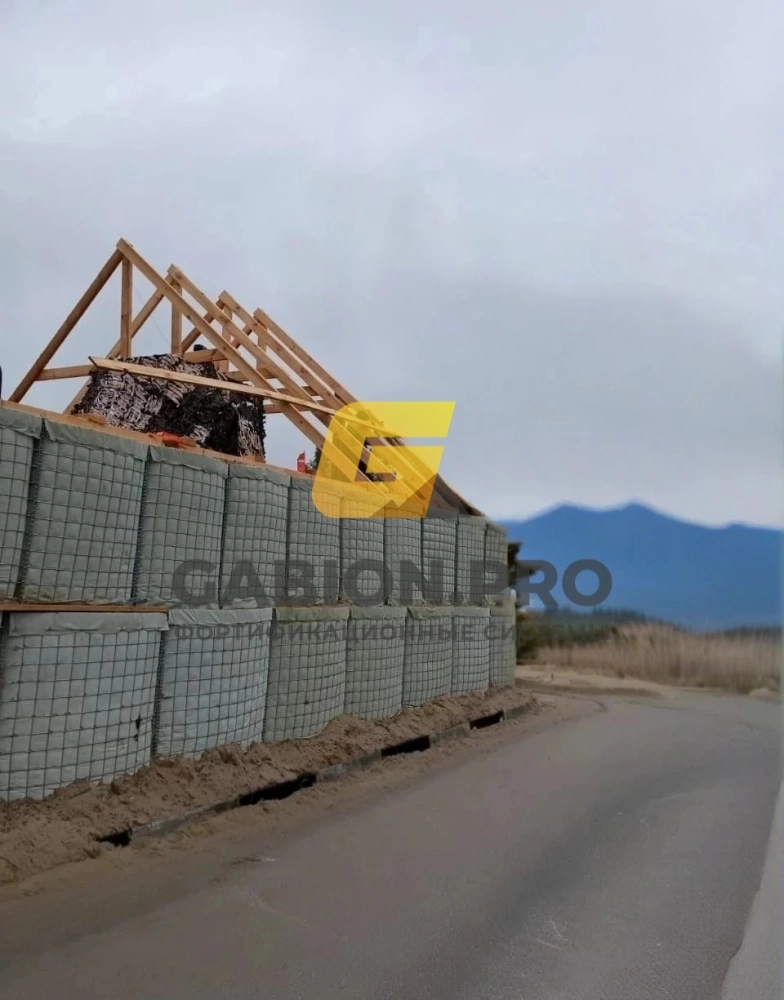

- монтаж второго ряда изделий;
- установка балок и стропильной системы;

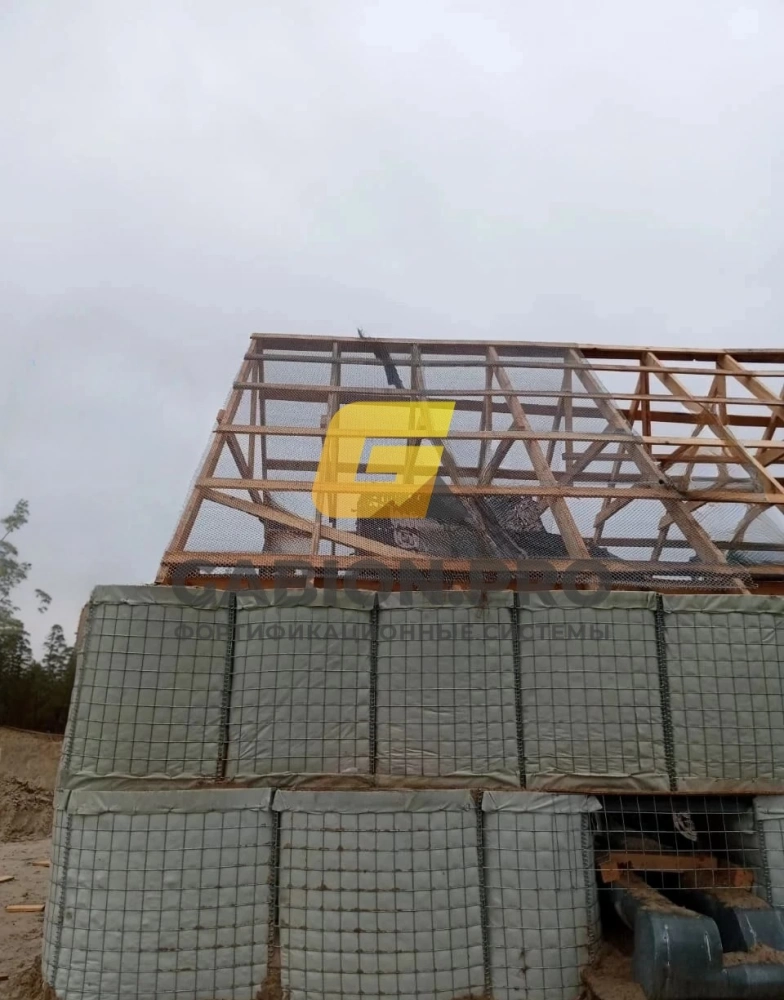

- монтаж верхней защитной сетки на специализированных скобах.
Производство изделий и доставка на объект в срок двух суток не входили — этот срок относится только к работам на площадке.
Что выполнила Gabion.Pro
Работы выполнены одним подрядчиком от расчёта до монтажа:
- инженерная проработка решения;
- расчёт количества изделий;
- разработка и согласование схемы компоновки;
- производственный расчёт;
- изготовление и комплектация изделий;
- доставка на объект;
- расчистка территории и подготовка основания;
- монтаж, заполнение и установка второго ряда;
- монтаж балок, стропильной системы и верхней защитной сетки.
Какой результат по данным заказчика
По данным заказчика, после ввода системы инфраструктура продолжала функционировать при последующих воздействиях БПЛА. Эти сведения не являются результатом независимых испытаний Gabion.Pro и не используются как гарантия защиты при любом сценарии воздействия.
Gabion.Pro не публикует детали воздействий, схему компоновки, параметры балок, шаг стропил, параметры верхней сетки и схему её натяжения. Конструкция защитного комплекса разрабатывалась под конкретную площадку и не является типовым изделием, соответствие которого отдельному ГОСТ можно заявить в целом.
Что требуется для проработки аналогичного объекта
Для проработки решения по другому объекту нужны исходные данные:
- назначение и требуемый результат защиты;
- размеры и план защищаемой зоны;
- основание и рельеф площадки;
- доступный заполнитель;
- подъезд и возможность применения техники;
- ограничения по монтажу и конфиденциальности;
- требуемый срок;
- данные для расчёта верхней защитной системы.
Компоновка объекта в Брянской области не переносится на другой объект без отдельной инженерной проработки: состав, количество изделий и конфигурация конструкции определяются заново по исходным данным конкретной площадки.
