Укрепление берега реки Тешебс габионами

Осенью 2025 года компания Gabion.Pro выполнила инженерный расчёт и строительно-монтажные работы по укреплению берега реки Тешебс в селе Тешебс Краснодарского края. Длина защищаемой береговой линии составила 76 м.

По предоставленным заказчиком данным, сезонные подъёмы воды и интенсивные осадки привели к размыву около трёх метров территории частного участка. Для объекта разработали комбинированную габионную и армогрунтовую конструкцию.

В основании устроили матрацный защитный фартук, первый ряд сформировали из коробчатых ГСИ, второй - из коробчатых изделий с армирующей панелью. Материалы подавали механизированно с применением экскаватора.

Дата актуальности материала: 4 августа 2026 года.

Кратко об объекте

Какую задачу решали на реке Тешебс

Основная задача состояла в защите частного участка от дальнейшего размыва и отступления береговой линии.

По исходным данным заказчика, после интенсивных осадков уровень реки может быстро подниматься на 2-4 м. Поток может переносить грунт, камень и другие твёрдые включения. Эти сведения использовались как исходные данные и не являются результатом инструментальных измерений Gabion.Pro.

• защитить участок береговой линии длиной 76 м;
• учесть уже произошедший размыв территории;
• снизить риск локального размыва дна перед сооружением;
• удерживать обратную засыпку;
• учесть переменный уровень и скорость воды;
• предусмотреть возможное воздействие потока с твёрдыми включениями;
• обеспечить возможность механизированного выполнения работ.

Какой расчёт выполнила Gabion.Pro

Gabion.Pro выполнила расчёт берегоукрепительного сооружения и проверку устойчивости принятой конструкции с учётом исходных параметров водного потока и возможного воздействия селевых масс.

Расчётная схема предусматривала совместную работу трёх элементов:

• матрацного защитного фартука в основании;
• лицевой части из коробчатых габионов;
• армирующих панелей, размещённых в обратной засыпке.

Точные значения скорости воды, коэффициенты, нагрузки и геометрия расчётных сечений относятся к документации конкретного объекта и в открытой публикации не приводятся.

Какое инженерное решение применили

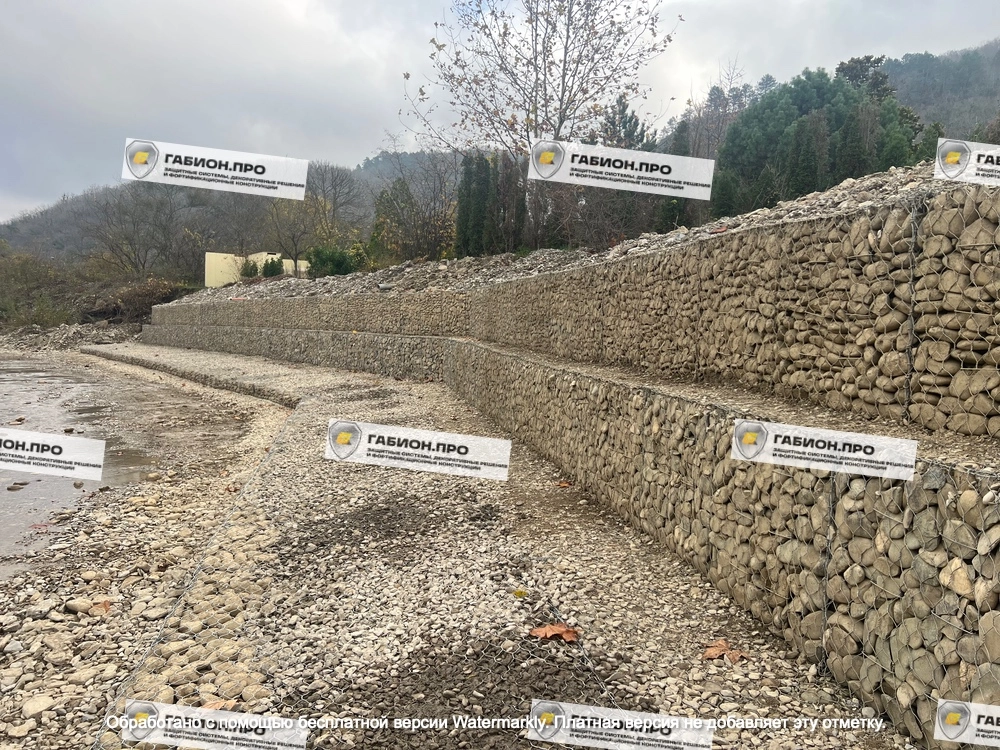

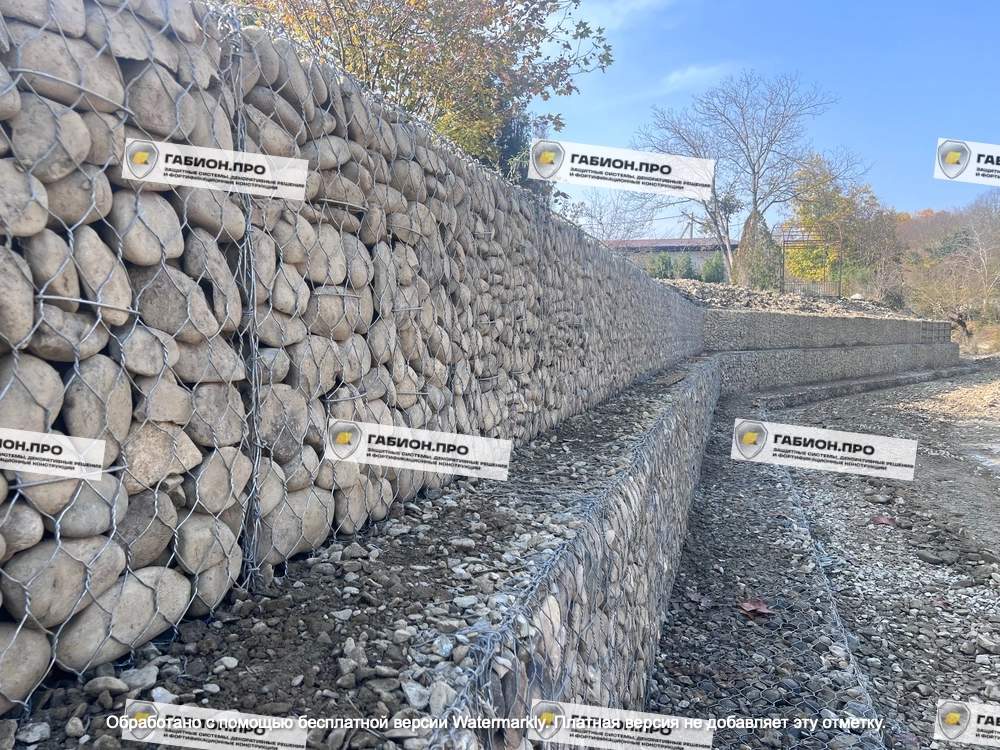

Для укрепления берега использовали двухрядную конструкцию с матрацным защитным фартуком и армированием обратной засыпки.

• матрацно-тюфячные изделия 4×2×0,3 м в основании;
• коробчатые габионы 1,5×1×1 м в первом ряду;
• коробчатые габионы с армирующей панелью 3×2×1 м во втором ряду;
• разделяющая прослойка из геотекстиля;
• щебёночная подготовка;
• J-образные арматурные анкеры;
• послойная обратная засыпка с уплотнением.

Собственная масса заполненных камнем габионов сочеталась с взаимодействием армирующих панелей и уплотнённого массива обратной засыпки.

Решение разработано для конкретного участка. Его нельзя переносить на другой объект без расчёта и анализа грунтов, русла, уровней воды, возможного размыва, нагрузок и условий производства работ.

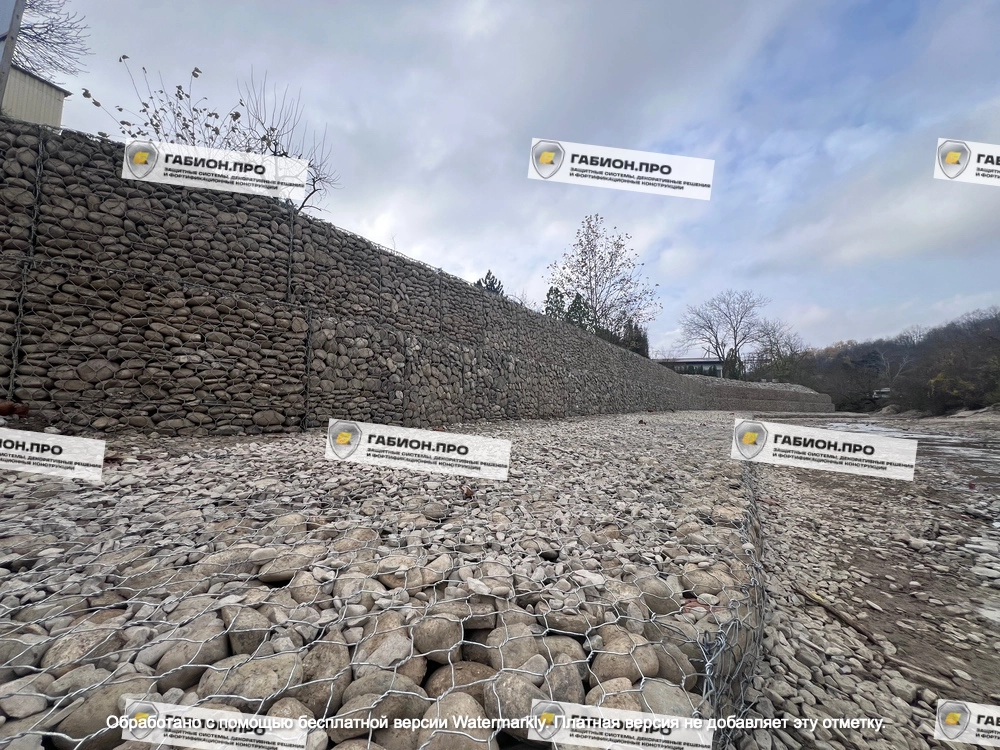

Зачем перед стеной устроили матрацный фартук

Матрацно-тюфячные изделия закрывают участок основания перед габионной стеной, который может подвергаться локальному размыву.

• перекрывают основание перед лицевой частью сооружения;
• распределяют воздействие по площади;
• снижают риск оголения нижней части стены;
• сохраняют связь с основной габионной конструкцией.

Гибкость матрацного изделия позволяет ему воспринимать локальные изменения поверхности основания в пределах принятой расчётной схемы. Фактическая работа защитного фартука зависит от глубины размыва, соединений, заполнения и условий конкретного русла.

Подробнее о конструкции - на странице «Матрацно-тюфячные габионы».

Как работает габион с армирующей панелью

Габион с армирующей панелью применяют, когда расчётная устойчивость должна обеспечиваться совместной работой лицевой габионной части и массива обратной засыпки.

Армирующая панель укладывается в грунт. После размещения и послойного уплотнения засыпки панель взаимодействует с грунтовым массивом. На объекте в Тешебсе такие изделия применили во втором ряду сооружения.

Длина заделки панелей, свойства засыпки и режим её уплотнения определялись расчётным решением объекта.

Какие габионные изделия использовали

На объекте применили три типа габионно-сетчатых изделий из сетки двойного кручения С80.

Нормативный контур разделён на два уровня: сетка двойного кручения - ГОСТ Р 51285-99, готовые габионно-сетчатые изделия - ГОСТ Р 52132-2003. Соответствие конкретной партии подтверждается документами изготовителя и результатами контроля, относящимися к этой партии. Оно не означает автоматического соответствия всего сооружения.

Информация о коробчатых изделиях размещена на странице «Коробчатые габионы».

Какие дополнительные материалы применили

Скобы C45 применяли для сборки и соединения ГСИ. Стяжки устанавливали между противоположными стенками коробчатых изделий для сохранения геометрии при заполнении камнем.

Какие работы выполнила Gabion.Pro

• расчёт берегоукрепительного сооружения;
• расчистка берега от кустарников и твёрдых бытовых отходов;
• подготовка, планировка и уплотнение основания;
• устройство щебёночной подготовки толщиной 200 мм;
• укладка разделяющей прослойки из геотекстиля;
• установка анкерных стержней;
• сборка и монтаж матрацных, коробчатых и армирующих ГСИ;
• соединение соседних изделий скобами C45;
• установка внутренних стяжек;
• механизированная подача камня;
• ручное распределение каменного заполнителя;
• послойная обратная засыпка и уплотнение.

Как проходили строительно-монтажные работы

Работы выполнялись осенью 2025 года с применением экскаватора для подачи материалов.

1. Берег расчистили от кустарников и твёрдых бытовых отходов.
2. Основание спланировали и уплотнили пневматическими трамбовками.
3. Устроили щебёночную подготовку из материала фракции 20-40 мм толщиной 200 мм.
4. Уложили разделяющую прослойку из геотекстиля.
5. Собрали и установили матрацно-тюфячные изделия.
6. Матрацные изделия соединили между собой и заполнили камнем.

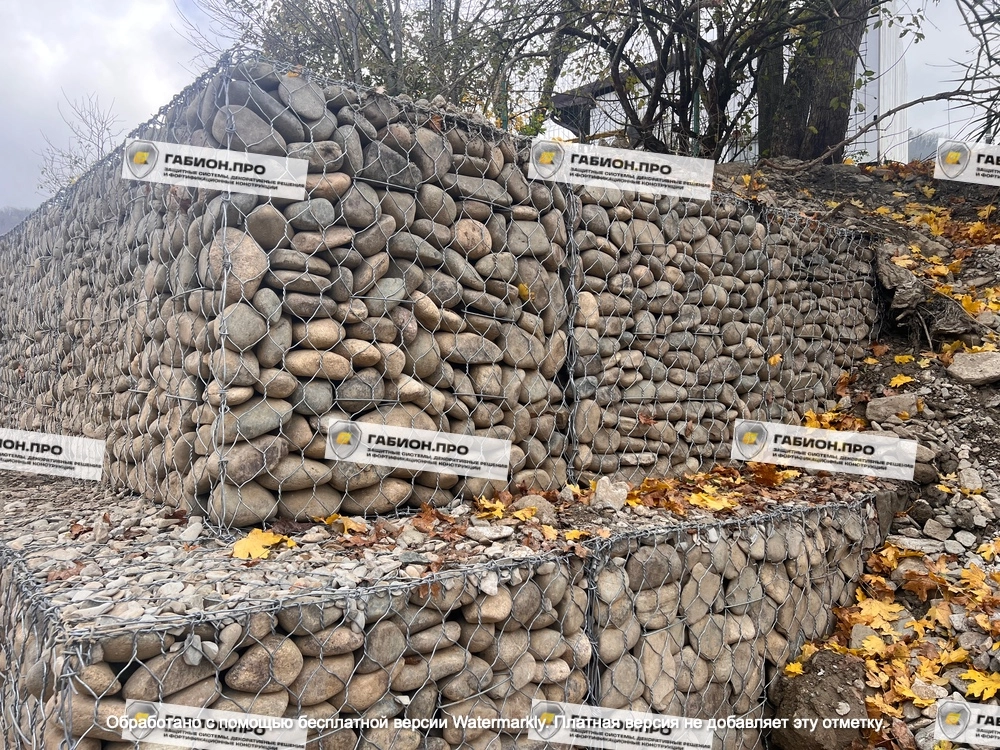

7. Собрали первый ряд коробчатых габионов размером 1,5×1×1 м.
8. Установили предусмотренные расчётной схемой анкерные стержни.
9. Второй ряд сформировали из коробчатых изделий с армирующей панелью.
10. Армирующие панели разместили в массиве обратной засыпки.
11. Грунт обратной засыпки укладывали и уплотняли послойно.
12. ГСИ заполнили камнем фракции 120-150 мм.
13. В процессе заполнения контролировали геометрию, соединения и положение стяжек.

В чём состояла основная сложность объекта

Основная сложность заключалась в переменном водном режиме реки и возможном одновременном воздействии потока на дно, лицевую часть сооружения и обратную засыпку.

• матрацный фартук закрывает основание перед стеной;
• коробчатые габионы формируют лицевую часть сооружения;
• армирующие панели обеспечивают взаимодействие лицевой части с обратной засыпкой.

Комбинированная схема была принята по результатам расчёта конкретного объекта. Геометрия похожего сооружения зависит от профиля русла, высоты берега, грунтов, воды, возможного размыва и свойств обратной засыпки.

Какой результат получил заказчик

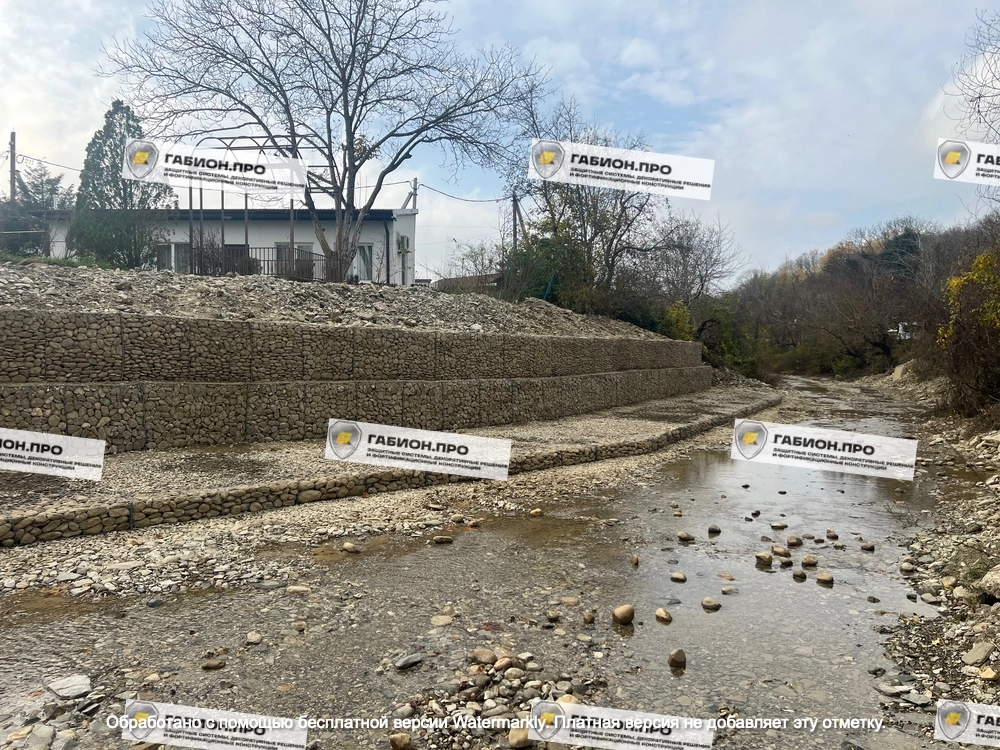

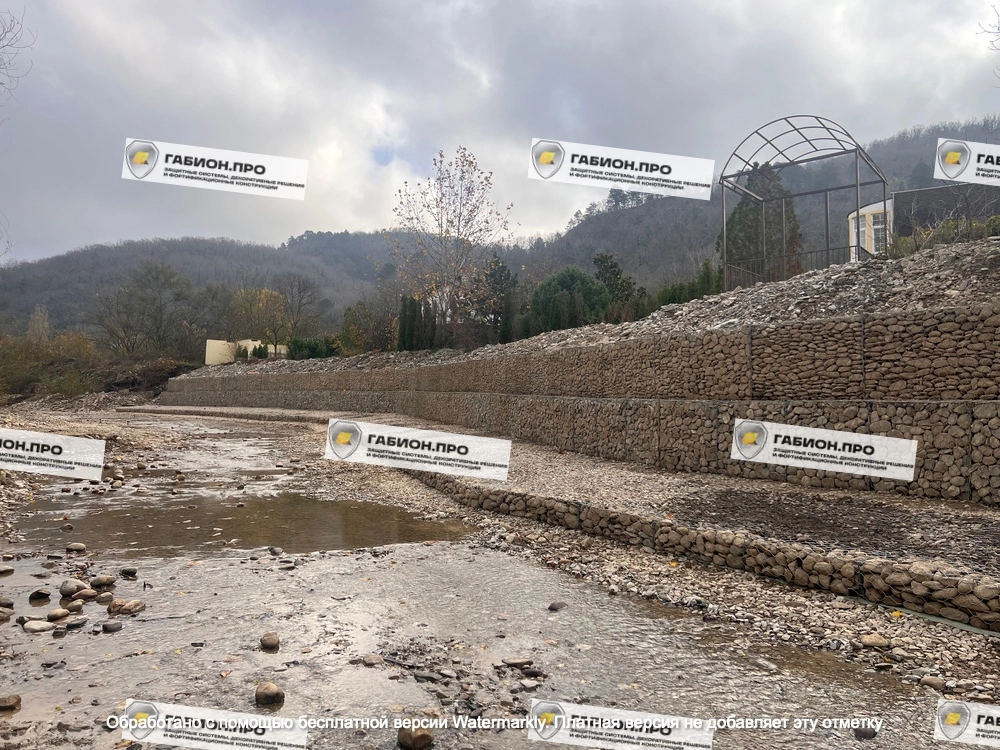

На участке сформировали непрерывную линию берегоукрепления длиной 76 м.

• закрыта размываемая граница частного участка;
• сформирован защитный контур вдоль реки;
• матрацный фартук объединён с двумя рядами габионов;
• армирующие панели включены в массив обратной засыпки;
• на момент последующего наблюдения дальнейшая потеря территории в пределах выполненного участка не зафиксирована.

После завершения работ произошёл подъём воды. По наблюдениям заказчика, высота потока достигала примерно 2 м от уровня дна. После воздействия конструкция сохранила видимую целостность и продолжила выполнять предусмотренную функцию.

Высота потока приведена по наблюдениям заказчика и не является результатом инструментального измерения. Точная дата подъёма воды и параметры потока требуют отдельного подтверждения.

Для каких объектов применимо похожее решение

Комбинированная габионная и армогрунтовая конструкция может рассматриваться, когда требуется одновременно защитить основание сооружения и удерживать массив обратной засыпки.

• берега рек с резкими дождевыми паводками;
• участки с локальным размывом дна;
• территории, где береговая линия уже отступила;
• границы частных и коммерческих участков;
• двухрядные габионные подпорные сооружения;
• объекты, где требуется сочетание гравитационной и армогрунтовой схемы.

Окончательное решение принимается после анализа геометрии берега, грунтов, уровней и скорости воды, высоты сооружения, нагрузок и условий производства работ.

Похожая комбинированная схема применена на объекте «Укрепление берега реки Белой габионами в Гузерипле».
