Технология укрепления склонов и берега из габионов матрасами Рено

Внимание:
- Данная информация предоставляется в качестве ознакомления с системой габионов типа матрасов Рено, а также для оказания информационной помощи подрядчикам/исполнителям;
- Примеры приведенные далее, предлагаются только в качестве информации и не должно восприниматься как окончательное решение или готовый проект по строительству габионных конструкций; Каждое техническое задание должно быть проанализировано для конкретного применения и проверено профессиональным инженером до начала строительства любой конструкции из габионов.

Примечание:
Дорнит/Геотекстиль (фильтрационный высокопрочный материал из синтетических волокон) всегда должен укладываться под габионные конструкции, для предотвращения заиливания, потери почвы во время дренажа или гидравлического удара.



Защита/Укрепеление склона матрасами Рено

  • Параметры склона: в среднем 26,6o (максимальный значение угла уклона для матрасов из габиона Рено 34o).
    - Угол в (градусах): 26,6o - 34o
    - Угол в (%): 50 - 67
    - Угол в (х/12): 6 - 8
  • Ширина склона: варьируется от 1м. до 11м. макс.
  • Допустимые размеры матраса Рено: Высота матраса 17 см., 23 см., 30 см. или 50 см.
  • Техническое решение: Установка габионного матраса Рено для укрепления склона от оползня, размыва и других процессов эрозии.
  • Минимальные требования к проектируемому склону: С помощью спецтехники - экскаватором планировщиком выровнять склон, задать угол внутреннего трения грунта не более 26o. При необходимости, в ручную, песка-грунтом задать дополнительную геометрию склону.

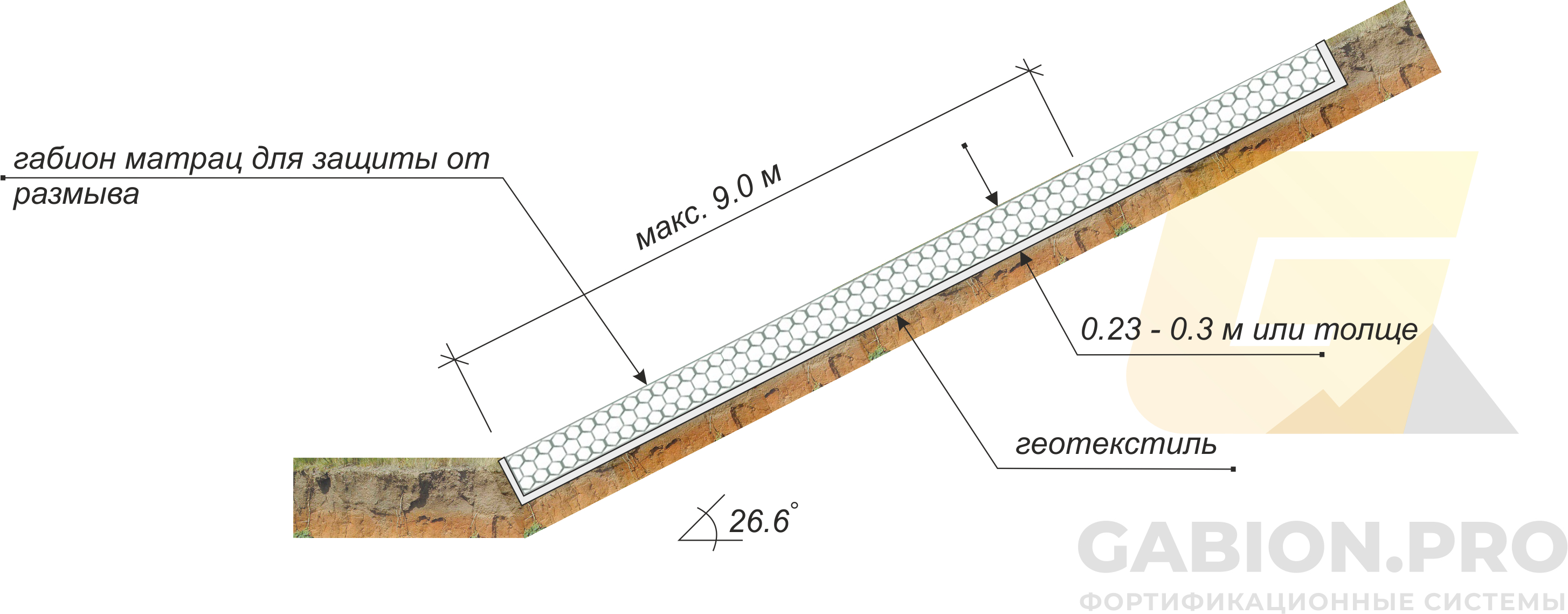

Вариант 1

Угол склона: макс. до 27o.

Ширина склона: макс. до 9 метров.

Размеры матраса Рено: Высота матраса 23 см, 30 см. или толще.

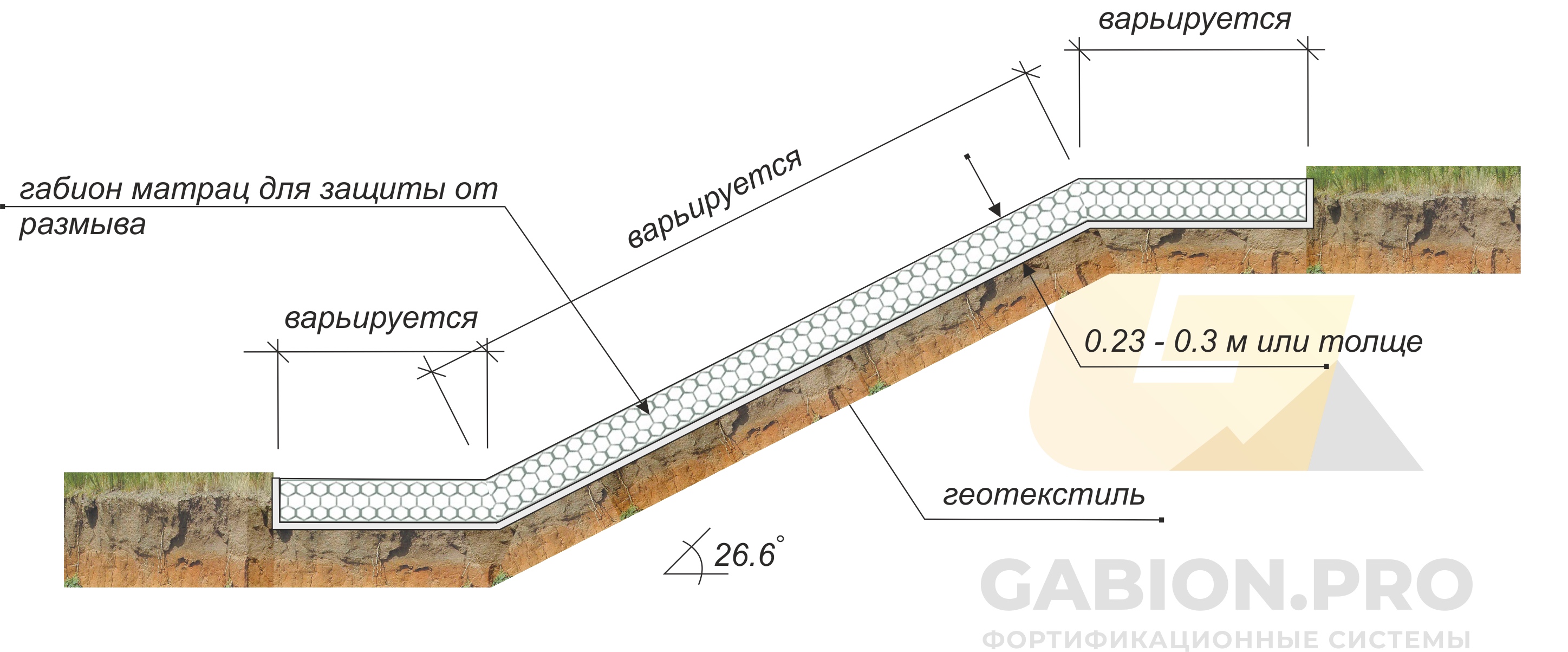

Вариант 2

Угол склона: макс. до 27o.

Ширина склона: макс. до 11 метров.
Упор габионной конструкции матраса выполняется в грунт, в верхней части склона обустраивается конструкция из матраса с функцией «якорь».

Размеры матраса Рено: Высота матраса 23 см, 30 см. или толще.

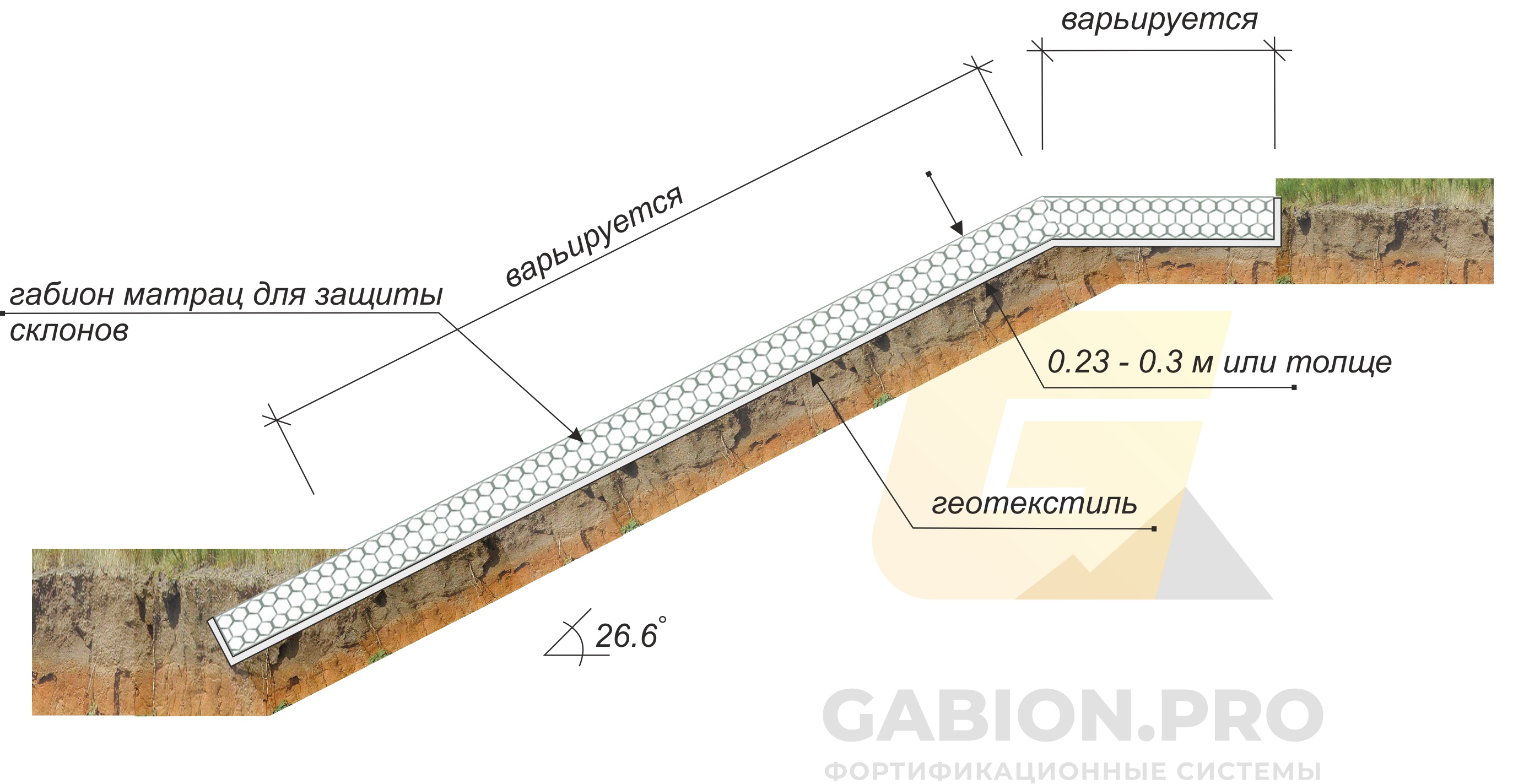

Вариант 3

Угол склона: макс. до 27o.

Ширина склона: макс. до 11 метров.
Упор для монолитных габионных изделий из матрасов выполняется в виде «языка», в верхней части склона изготавливается якорная конструкция.

Размеры матраса Рено: Высота матраса 23 см, 30 см. или толще.







Вариант 4

Угол склона: макс. до 30o.

Ширина склона: макс. до 7,5 метров.
Упор для габионной конструкции из матрасов Рено, выполняется в виде «каблука», из коробчатого габиона. Коробчатый габион необходим для защиты от размыва и стабилизации наклона. Укрепить коробчатый габион дополнительным матрацем.

Размеры матраса Рено: Высота матраса 30 см. или толще.







Вариант 5

Угол склона: до 34o.

Ширина склона: макс. до 9 метров.
Упор для габионной конструкции из матрасов Рено, собирается в виде «каблука», из коробчатого габиона шириной и высотой 1м. Коробчатый габион необходим для защиты от размыва и стабилизации наклона. Укрепляется конструкция дополнительным матрацем.

Размеры матраса Рено: Высота матраса мин. 50 см.
