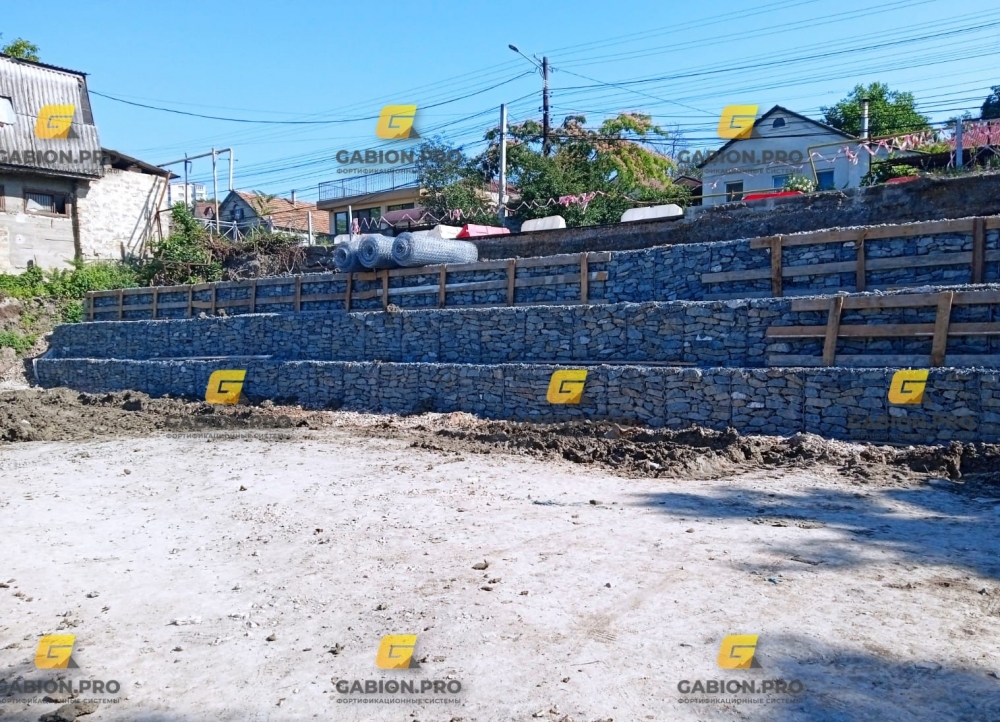

Первый этап подпорной стены из габионов в Симферополе
Работы по первому этапу начались в августе 2022 года. Компания Gabion.Pro («Габион.Про») построила в Симферополе, Республика Крым, участок подпорной стены из габионно-сетчатых изделий (ГСИ) длиной около 30 м. За 40 календарных дней было смонтировано и заполнено 320 м³ ГСИ: матрацное основание высотой 0,5 м и пять рядов коробчатых изделий высотой по 1 м. Общая конструктивная высота составила около 5,5 м.
Это первый этап объекта. В 2024 году заказчик поручил дополнительно укрепить соседний участок. Новый участок состыковали с первым и продолжили подпорную стену. Второй этап в Симферополе не являлся ремонтом первого.
Дата актуальности материала: 2 августа 2026 года.
Наш объект
Подпорная стена · ГСИ · Республика Крым · Симферополь · 2022
Кратко об объекте
| Расположение | Симферополь, Республика Крым |
|---|---|
| Тип сооружения | Подпорная стена из габионно-сетчатых изделий (ГСИ) |
| Заказчик | организация, название не раскрывается |
| Период | начало работ - август 2022 года; этап завершён в 2022 году |
| Продолжительность | 40 календарных дней |
| Длина участка | около 30 м |
| Высота коробчатой части | 5 м - пять рядов по 1 м |
| Матрацное основание | 0,5 м |
| Общая конструктивная высота | около 5,5 м |
| Объём сооружения | 320 м³ заполненных ГСИ |
| Что не входит в 320 м³ | обратная засыпка, щебёночная подготовка и земляные работы |
| Работы Gabion.Pro | расчёт, рабочая схема, поставка ГСИ, подготовка основания, дренаж, монтаж, заполнение и обратная засыпка |
Какая задача стояла перед Gabion.Pro
Заказчику требовалось укрепить склон ниже проходящей над объектом федеральной трассы. В зоне работ также расположен газопровод. Номер дороги, координаты и точное положение коммуникаций в публикации не раскрываются.
Gabion.Pro должна была подобрать конструктивную схему подпорной стены, учесть переувлажнённый грунт и поступление воды из подземных источников, подготовить основание и выполнить первый участок сооружения.
Какие исходные условия усложняли работы
- грунт основания был переувлажнён;
- вода поступала из подземных источников;
- на отдельных участках потребовалось локальное замещение основания;
- над укрепляемым участком проходит федеральная трасса;
- в зоне объекта расположен газопровод;
- общая конструктивная высота стены с матрацным основанием составляла около 5,5 м.
Какое решение было принято
Gabion.Pro выполнила предварительный инженерный расчёт устойчивости и подготовила рабочую схему. В публикации эти работы не называются полным проектированием.
По рабочей схеме основание сформировали из матрацных ГСИ, первый и второй ряды - из коробчатых изделий, а третий, четвёртый и пятый ряды - из коробчатых ГСИ с армирующими панелями. Трёхметровые панели размещались в теле обратной засыпки, формируя армогрунтовую конструкцию по принципу решений типа Terramesh.
Как была устроена подпорная стена
- матрацное основание - ГСИ 4×2×0,5 м;
- первый ряд - коробчатые ГСИ 3×1×1 м;
- второй ряд - коробчатые ГСИ 1,5×1×1 м;
- третий, четвёртый и пятый ряды - коробчатые ГСИ с армирующей панелью 4×2×1 м;
- коробчатая часть каждого армирующего изделия занимала 1 м общей длины, панель - 3 м;
- высота коробчатой части - 5 м, высота матрацного основания - 0,5 м.
Какие ГСИ и материалы применялись

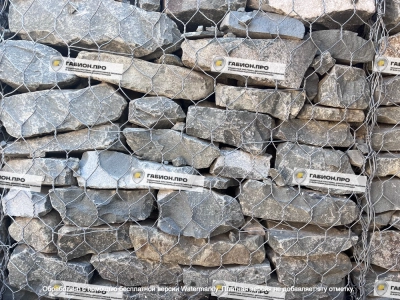

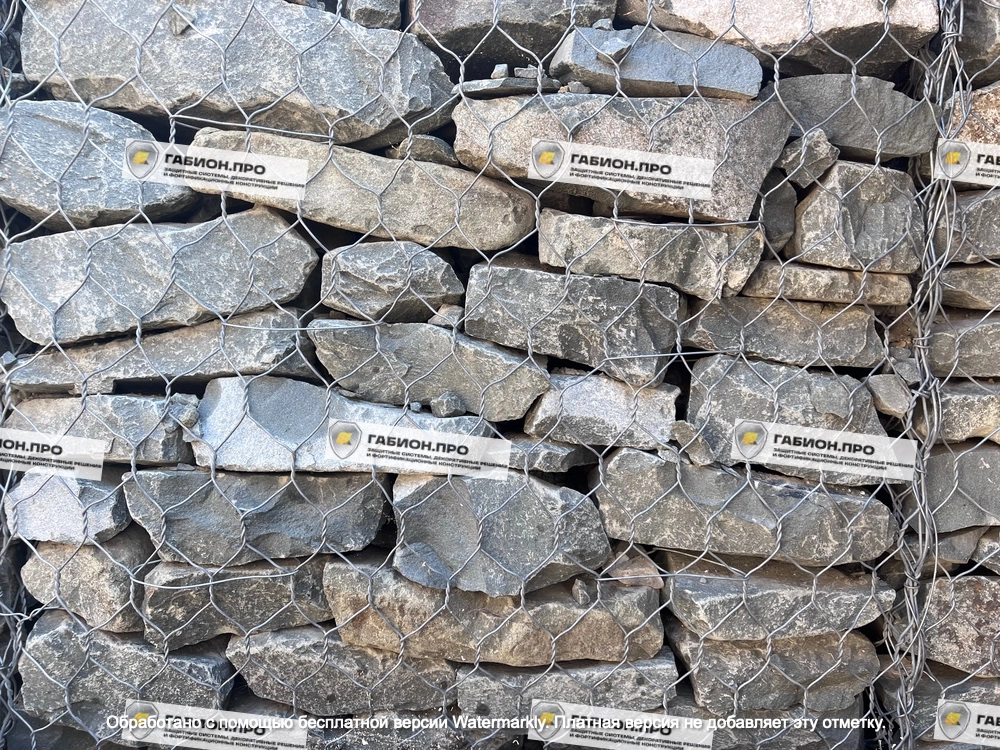

| Матрацные ГСИ | 4×2×0,5 м; сетка С80; ячейка 80×100 мм; основная проволока Ø2,7 мм; покрытие ЦП - цинк с ПВХ-оболочкой |
|---|---|
| Первый ряд | коробчатые ГСИ 3×1×1 м; сетка С80; основная проволока Ø2,7 мм; цинковое покрытие |
| Второй ряд | коробчатые ГСИ 1,5×1×1 м; сетка С80; основная проволока Ø2,7 мм; цинковое покрытие |
| Ряды 3-5 | коробчатые ГСИ с армирующей панелью 4×2×1 м; сетка С80; основная проволока Ø2,7 мм; цинковое покрытие |
| Щебёночная подготовка | около 200 мм |
| Геотекстиль | под щебёночной подготовкой и между задней поверхностью ГСИ и обратной засыпкой |
| Каменный материал | предоставлен заказчиком; основная часть около 200 мм, отдельные камни - от 100 до 250 мм |
Дополнительная информация о типах изделий размещена на страницах «Матрацные габионы из сетки двойного кручения» и «Коробчатые габионы из сетки двойного кручения».
Как решали проблему переувлажнённого грунта и воды

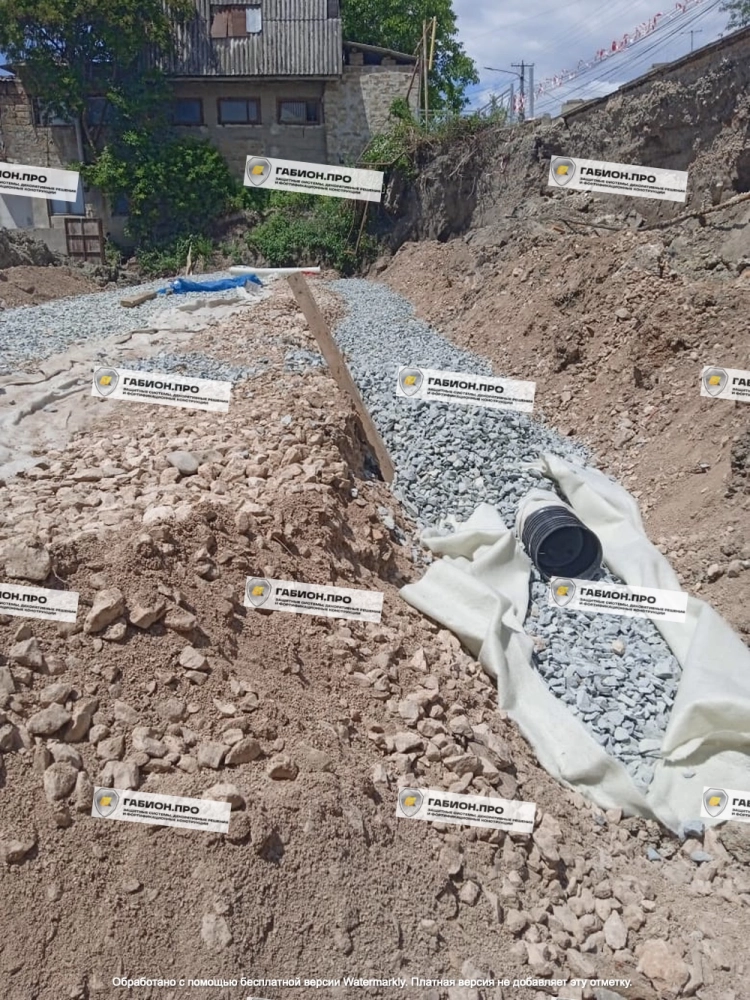

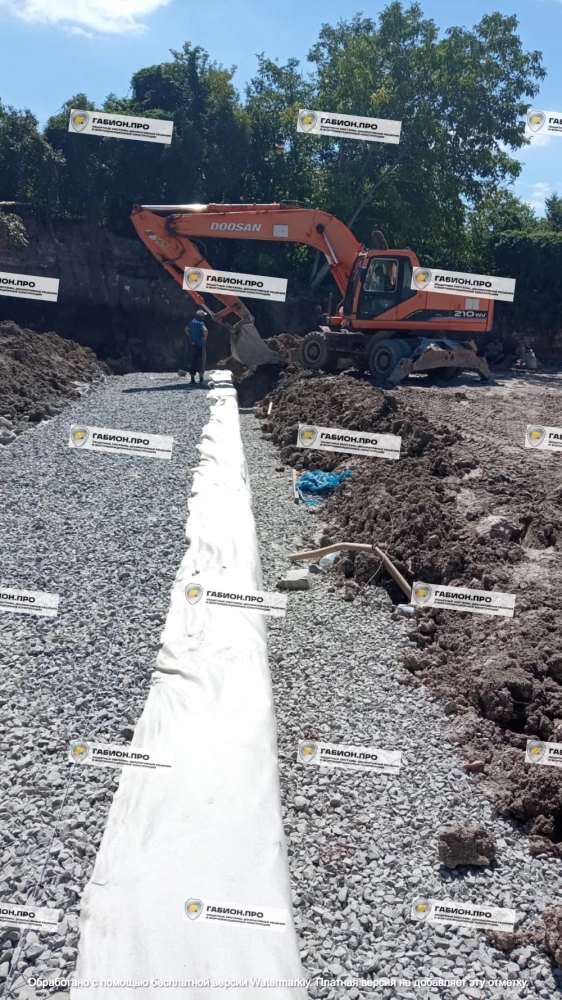

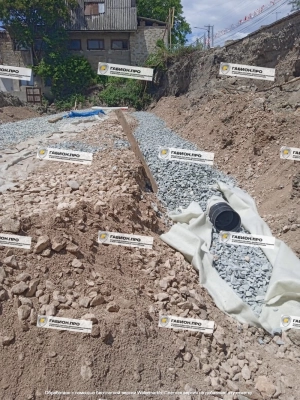

На отдельных участках Gabion.Pro выполнила локальное замещение основания. Под ГСИ устроили щебёночную подготовку толщиной около 200 мм с геотекстилем. Для организованного отвода поступающей воды смонтировали дренажную систему с водоотводными выпусками.

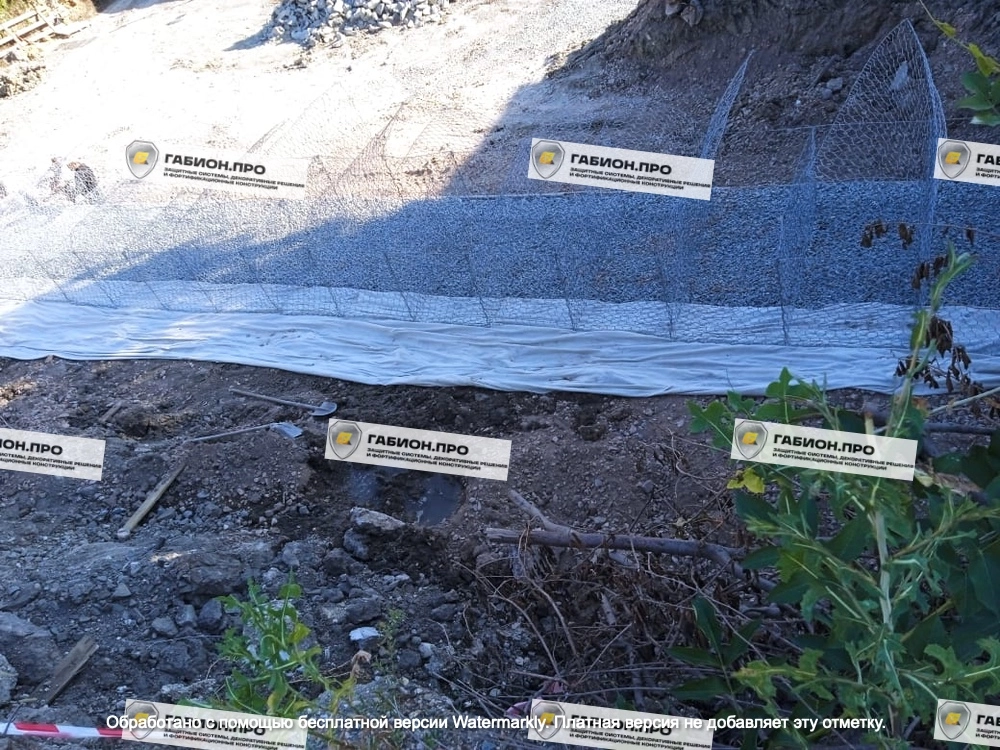

Геотекстиль также отделял заднюю поверхность габионов от обратной засыпки.
Какие работы выполнила Gabion.Pro
- предварительный инженерный расчёт устойчивости;
- подготовка рабочей схемы;
- поставка габионно-сетчатых изделий на площадку;
- локальное замещение основания на отдельных участках;
- устройство щебёночной подготовки;
- монтаж дренажной системы с водоотводными выпусками;
- сборка и заполнение ГСИ каменным материалом заказчика;
- устройство обратной засыпки;
- послойное уплотнение обратной засыпки виброплитами.

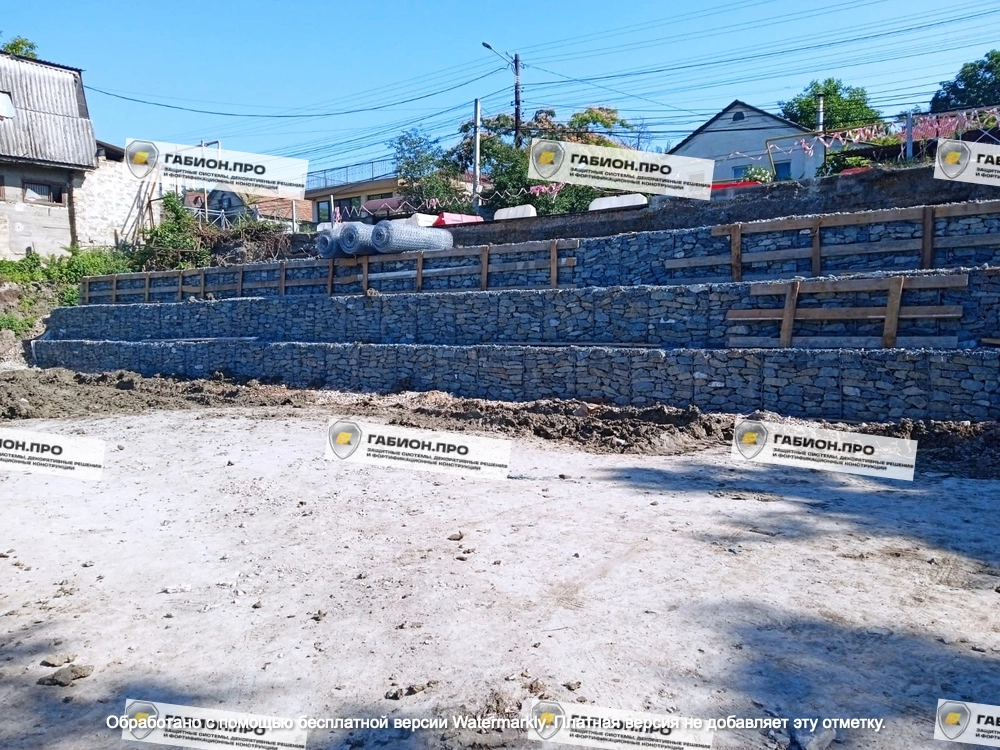

Как проходили сборка, заполнение и обратная засыпка

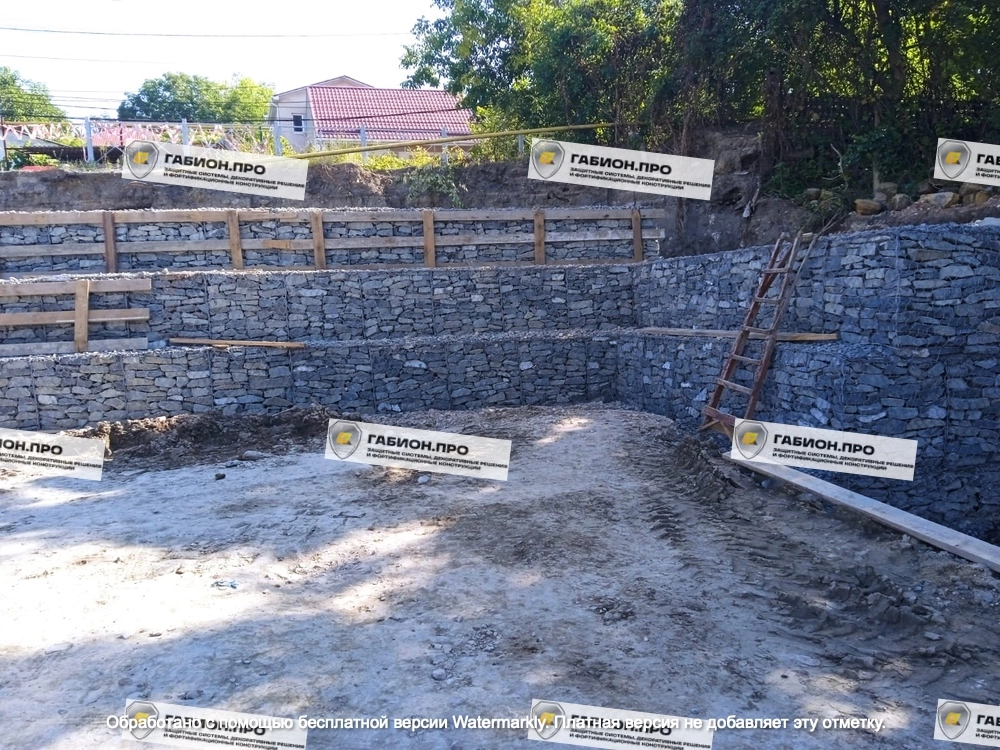

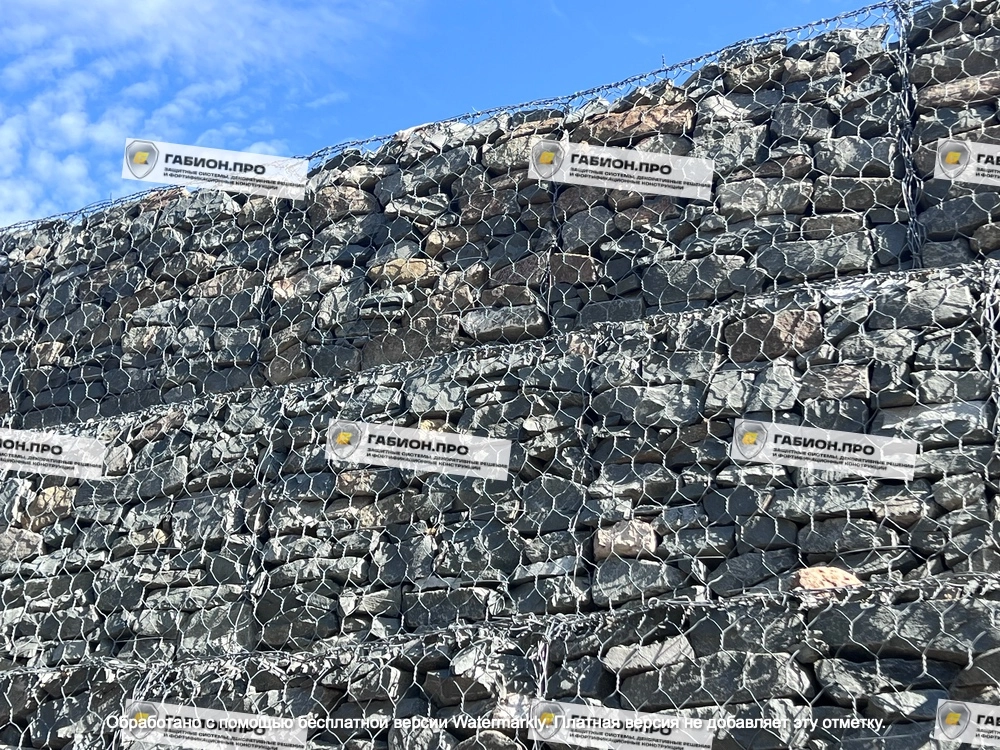

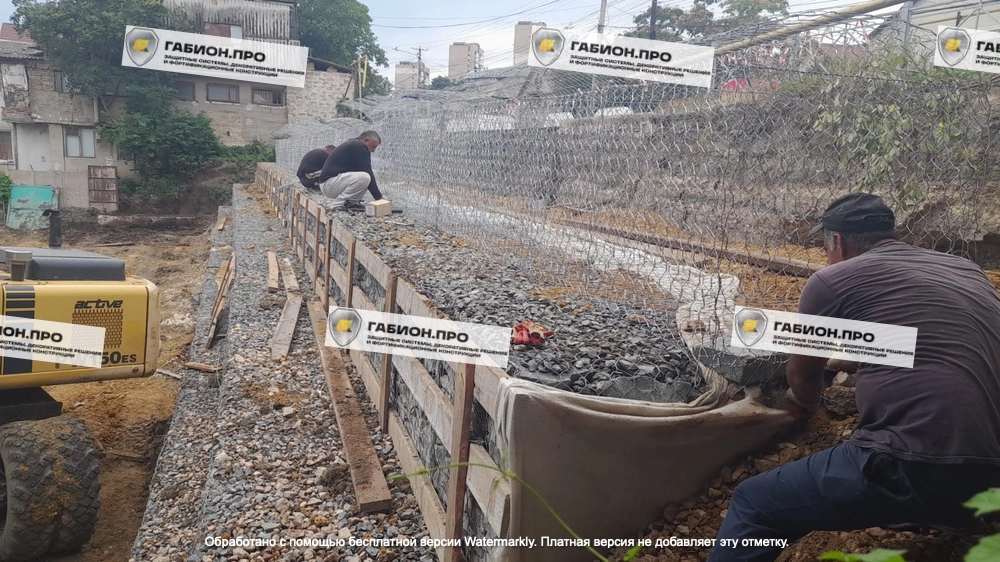

ГСИ собирали и устанавливали рядами по подготовленному основанию. После соединения смежных изделий короба заполняли каменным материалом, предоставленным заказчиком.

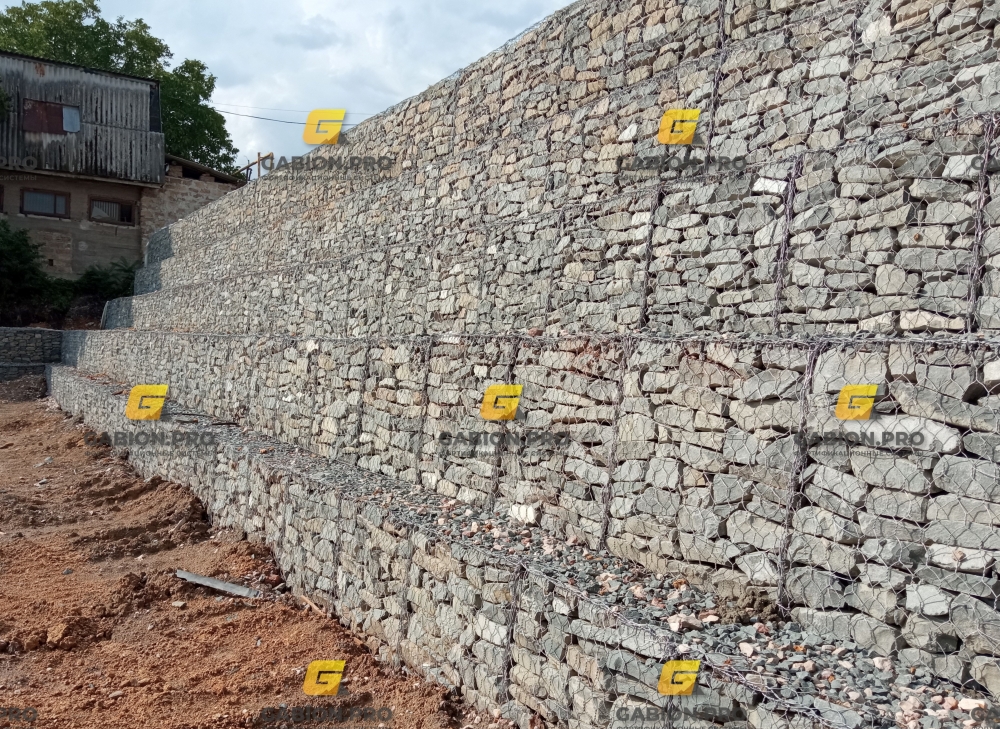

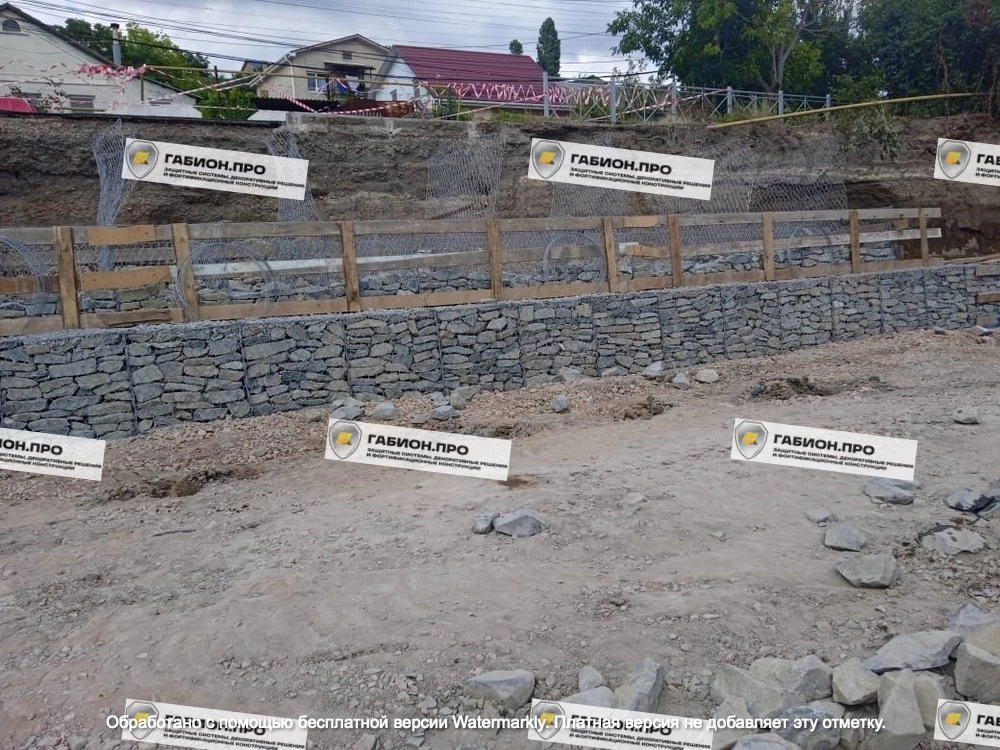

Армирующие панели третьего, четвёртого и пятого рядов размещали в теле обратной засыпки. Засыпку выполняли послойно и уплотняли виброплитами. Заднюю поверхность ГСИ отделяли от грунта геотекстилем.
Какой результат получил заказчик

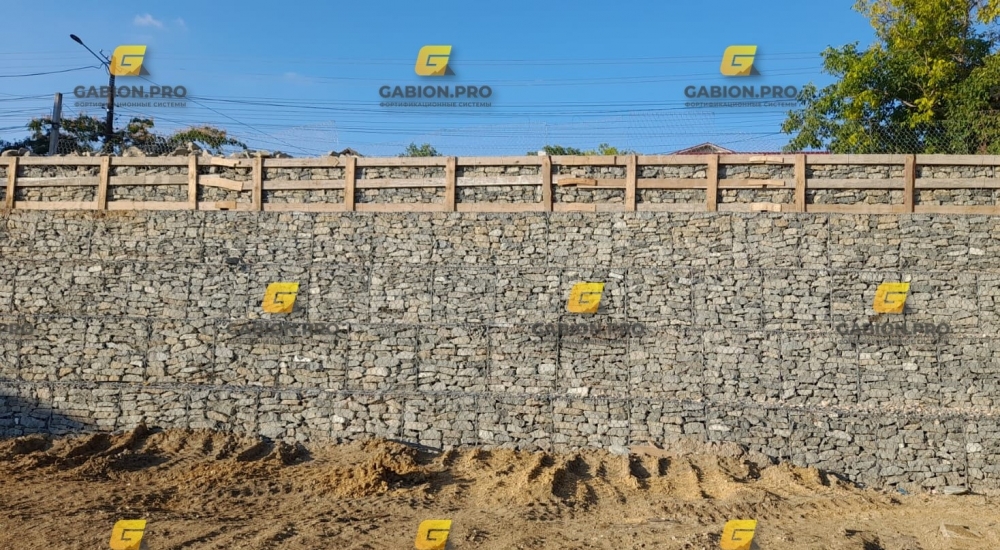

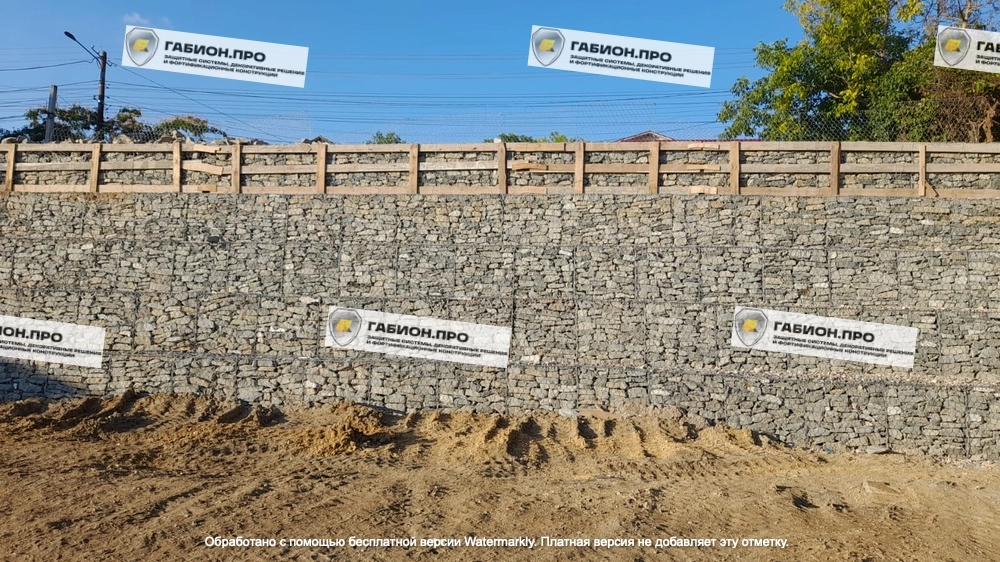

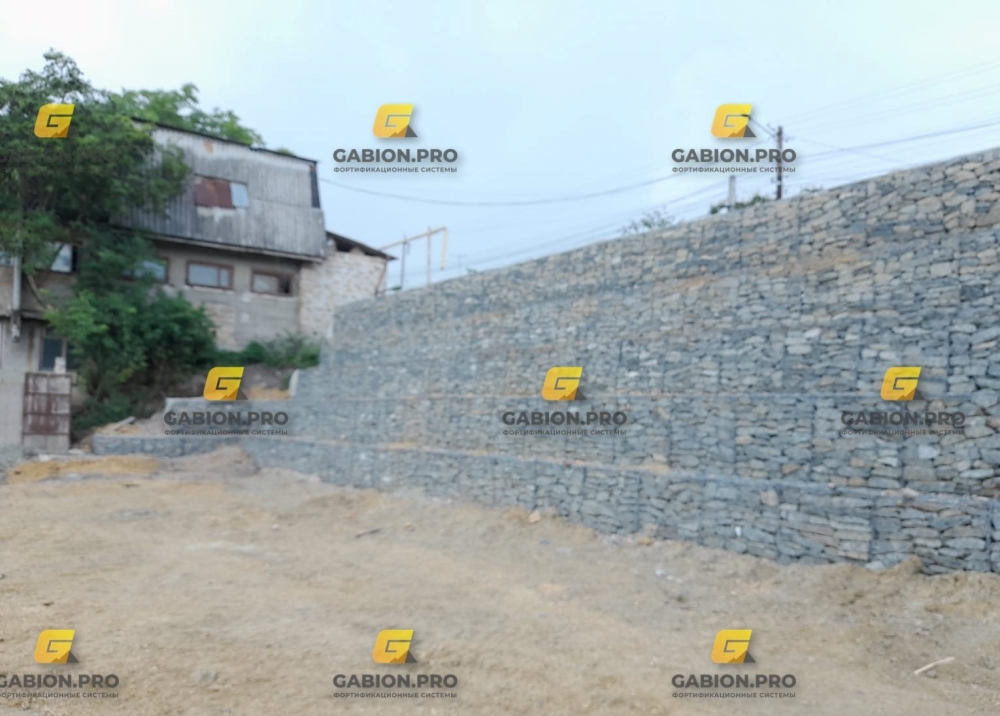

Первый участок подпорной стены длиной около 30 м и общей конструктивной высотой около 5,5 м был выполнен за 40 календарных дней. Объём заполненных ГСИ составил 320 м³.
Перед началом второго этапа в 2024 году первый участок сохранял планово-высотное положение. Видимых деформаций не наблюдалось, замечаний заказчика и ремонтных работ по первому участку не было.
Почему в 2024 году появился второй этап
Заказчик решил дополнительно укрепить соседний участок и отделить свою территорию от оползневых процессов на прилегающих участках. Новую конструкцию состыковали с первым этапом и продолжили подпорную стену. Подробности приведены в публикации «Второй этап подпорной стены из ГСИ в Симферополе».
Для каких похожих задач применим такой подход
Подобная схема может рассматриваться для склонов и перепадов рельефа, где требуется сочетать подготовку основания, водоотведение, коробчатые ГСИ и армирование обратной засыпки.
- участки рядом с дорогами и проездами;
- переувлажнённые основания и поступление подземных вод;
- подпорные конструкции высотой в несколько метров;
- поэтапное укрепление территории с последующей стыковкой участков.
Окончательная конструктивная схема зависит от геометрии объекта, характеристик грунта, уровня и направления поступления воды, внешних нагрузок и расположения существующих коммуникаций.
Другие подпорные стены Gabion.Pro
Ответы на вопросы
Какой объём имел первый этап?
Объём заполненных габионно-сетчатых изделий составил 320 м³. Обратная засыпка, щебёночная подготовка и земляные работы в этот показатель не входят.
Какова высота подпорной стены?
Коробчатая часть состоит из пяти рядов высотой по 1 м. Матрацное основание имеет высоту 0,5 м. Общая конструктивная высота - около 5,5 м.
Почему объект был сложным?
Грунт был переувлажнён, а вода поступала из подземных источников. Над участком проходит федеральная трасса, в зоне объекта расположен газопровод.
Какие ГСИ использовали?
Матрацные ГСИ 4×2×0,5 м, коробчатые изделия 3×1×1 м и 1,5×1×1 м, а также коробчатые ГСИ с армирующей панелью 4×2×1 м.
Как решили проблему воды?
Выполнили локальное замещение основания, щебёночную подготовку около 200 мм с геотекстилем и дренажную систему с водоотводными выпусками.
Что выполнила Gabion.Pro?
Предварительный инженерный расчёт устойчивости, рабочую схему, поставку ГСИ, подготовку основания, дренаж, сборку и заполнение изделий, обратную засыпку и её послойное уплотнение.
Сколько длились работы?
Работы начались в августе 2022 года и заняли 40 календарных дней. Первый этап был завершён в 2022 году.
Второй этап был ремонтом первого?
Нет. Перед продолжением работ в 2024 году первый участок сохранял планово-высотное положение, видимых деформаций и замечаний заказчика не было. Второй этап выполнили на соседнем участке.
Нужна подпорная стена из габионов?
Передайте исходные данные по участку: размеры, перепад высот, сведения о грунте и воде, фотографии и имеющуюся техническую документацию. Gabion.Pro подготовит предварительную проработку решения, производства и монтажа.
