Внимание:
– Данная информация предоставляется в качестве ознакомления с системой коробчатых габионов, а также для оказания информационной помощи подрядчикам/исполнителям;
– Содержание сайта предоставляется в информационных целях и не должно восприниматься как окончательное решение или готовый проект по строительству подпорных стен;
– Представленные далее иллюстрации являются примерами типовых вариантов подпорных стен из габиона;
Важно:
Перед началом работ Мы рекомендуем обратиться к профессиональному инженеру для оценки грунта и проведения геотехнических изысканий на участке.
Подпорная стенка из системы коробчатых габионов - это монолитная-цельная конструкция гравитационного типа, идеально подходящие для формирования склонов, терассирования и борьбы с эрозией.
Система коробчатых габионов предназначена для возведения подпорных сооружений, удерживающих от обрушения и сползания грунт на уклонах местности и идеально подходящая для стандартных методов проектирования подпорных конструкций.
Основания габионой стены напрямую зависит от высоты проектируемой стены.
Базовая ширина подпорной стены из габиона напрямую связана с высотой стены, по мере увеличения высоты подпорной конструкции, основание стены должно становиться шире, чтобы обеспечить устойчивость конструкции.

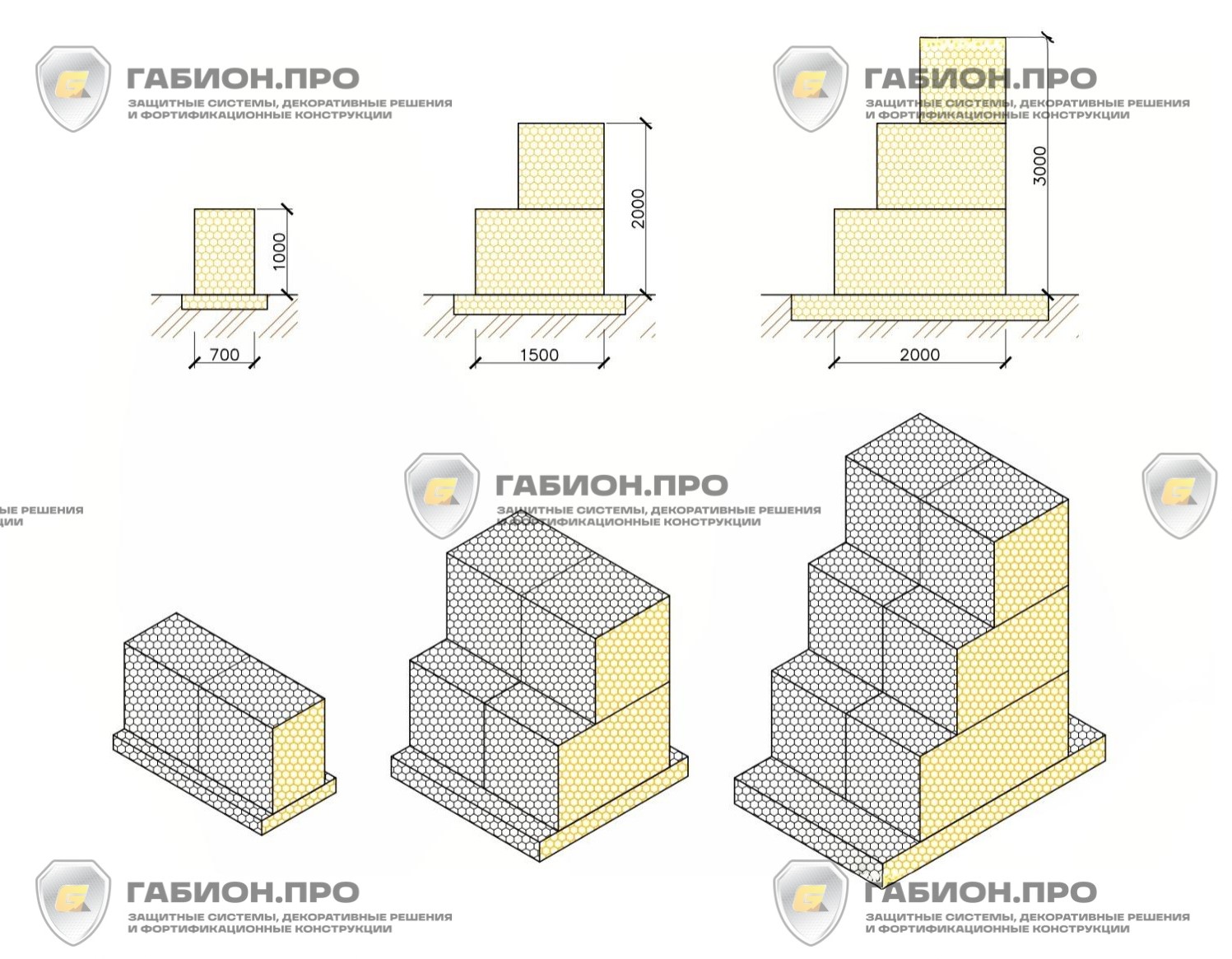

Далее приведена диаграмма конструкций габионых изделий, для определения ширины базиса относительно высоты стены.
Существует "правило высоты" - соотношения высоты и основания, которое звучит как: «два к трём».
Данное эмпирическое (из опыта и практике) значение ширины основания должно составлять не менее ⅔ от высоты стены.
Важно: Только инженер-геотехник, проведя профессиональный анализ устойчивости (на основе отчета геотехнических изысканий) может выдать заключение, что ширина основания гравитационной подпорной стенки габиона может быть меньше «правила высоты» - основания должно быть не менее 2/3 от высоты подпорной стены из габионных конструкций.
Максимальная высота подпорной стенки из габионов может быть спроектирована и построена до 9 метров высотой. Однако из-за особенностей конфигурации системы габионов, лучше всего подходит высота стен до 5,5 метров или меньше.
Для стен высотой от 6м и до 11 м. смотрите раздел Технология укрепления склонов и берега.
Ширина основания подпорной габионной стены, прямо пропорциональна высоте стены. Другими словами по мере увеличения высоты стены, основание становится шире чтобы обеспечить структурную стабильность.
Далее приведена предлагаемая схема, иллюстрирующая начальную точку проектирования.
Консервативное значение ширины основания = ⅔ высоты стены.
*** Анализ устойчивости может определить, что ширина основания гравитационной подпорной стенки габиона меньше или больше высоты стенки 1/2 - 2/3.
Удельный вес (отношение веса к занимаему объему), необходимый для заполнения габионов, определяется проектом и инженером-проектировщиком.
Удельный вес заполнителя должен быть не менее 2,5 Н/м**.
**Единица измерения удельного веса – Н/м (ньютон на метр кубический)
Подготовка Фундамента
Гравитационные подпорные стенки габионов, обычно сооружаются непосредственно на подготовленный фундамент.
Чтобы увеличить несущую способность и свести к минимуму дифференциальную осадку сооружения и/или обеспечить дополнительный дренаж, базовый слой каменной засыпки с последовательной градацией варьируется в диапазоне от 17 до 50см. (может быть помещен и уплотнен с глубиной от 17 до 50 см.)
Класс фундамента и состав наполнителя
С помощью анализа устойчивости можно определить, что для достижения приемлемых коэффициентов безопасности от скольжения может потребоваться дополнительная устойчивость гравитационной подпорной стенки габиона.
Дополнительно к правилу "⅔" с увеличением поперечного сечения габионной стенки, для дополнительной устойчивости, может потребоваться заглубить половину первого уровня корзин и возвести подпорную стенку габиона с уклоном в 5о - 6о в основании в направлении склона. Для этого необходимо дополнительное уплотнения грунта в основании фундамента, и послойное создание пирога фундамента.
