150 метров подпорной стены из габионов на Азовском море

В апреле 2021 года Gabion.Pro выполнила первый этап устройства подпорной стены на берегу Азовского моря в Темрюкском районе Краснодарского края. Конструкция предназначалась для стабилизации оползневого массива очень слабого водонасыщенного грунта, включавшего вулканическую грязь, голубую глину и термальную воду.

За 45 дней был построен участок протяжённостью 150 метров, высотой 3,3 метра и общим объёмом габионных конструкций 700 м³. В составе решения применили матрацно-тюфячные, коробчатые и коробчатые с армирующей панелью изделия из сетки двойного кручения.

Это первый этап объекта. Примерно через год работы были продолжены. Отдельная публикация посвящена второму этапу строительства береговой подпорной стены.

Актуализировано: 2 августа 2026 года

Кратко об объекте

Какая задача стояла на объекте

Gabion.Pro требовалось выполнить первый этап подпорной конструкции для стабилизации оползневого участка берега Азовского моря.

Основание было представлено очень слабым водонасыщенным грунтом с вулканической грязью, голубой глиной, термальной водой и другими компонентами. В таких условиях требовалось организовать совместную работу габионной лицевой части, армирующих панелей, обратной засыпки, геотекстиля и дренажной системы.

Публикация описывает фактически применённое решение и выполненные работы. Расчёт устойчивости, геологические характеристики и иные проектные параметры без отдельной документации не воспроизводятся.

Какое конструктивное решение применили

Для первого этапа применили комбинированную габионную и армогрунтовую конструкцию из сетки двойного кручения С80-2,7-Ц.

В состав конструкции вошли:

• матрацно-тюфячные ГСИ шириной 2 м и высотой 0,23 м в основании;
• коробчатые ГСИ специального размера 4×2×1 м в первом ряду;
• коробчатые ГСИ с армирующей панелью размером 3×2×1 м в последующих рядах;
• геотекстиль плотностью 250 г/м²;
• дренажная система;
• обратная засыпка из песка и других инертных материалов;
• внутренние стяжки;
• каменный заполнитель фракции 80-150 мм.

Последующие ряды формировали армогрунтовую систему с коробчатыми ГСИ с армирующей панелью, выполненную по принципу системы типа Terramesh. Армирующие панели укладывали в массив обратной засыпки и связывали лицевую коробчатую часть с армированным грунтовым массивом.

По ГОСТ Р 52132-2003 армирующая панель должна быть продолжением дна изделия и выполняться вместе с ним из цельного полотна сетки. Подробнее о типах габионных изделий и нормативной базе можно прочитать в материале «Что такое габионы и где они применяются».

Какие изделия и материалы использовали

Обозначение С80-2,7-Ц указывает на сетку двойного кручения с ячейкой № 80, основной проволокой диаметром 2,7 мм и цинковым покрытием.

Дополнительная информация о коробчатых изделиях приведена на странице «Коробчатые габионы из сетки двойного кручения», а о матрацно-тюфячных изделиях - на странице «Матрацные габионы из сетки двойного кручения».

Как была устроена дренажная система

Для сбора и отвода воды из массива обратной засыпки была выполнена дренажная система.

В её состав входили:

• перфорированная дренажная труба диаметром 160 мм;
• геотекстильная оболочка трубы;
• двухслойные гофрированные дренажные колодцы;
• геотекстиль плотностью 250 г/м²;
• инертный материал обратной засыпки.

Дренажная система обеспечивала предусмотренный конструкцией сбор и отвод воды из массива обратной засыпки. Точная схема расположения труб, колодцев и выпусков определялась документацией объекта и в публикации не раскрывается.

Какие работы выполнила Gabion.Pro

Gabion.Pro выполнила комплекс строительно-монтажных операций первого этапа подпорной стены.

• подготовка основания;
• ручная планировка участка;
• уплотнение основания;

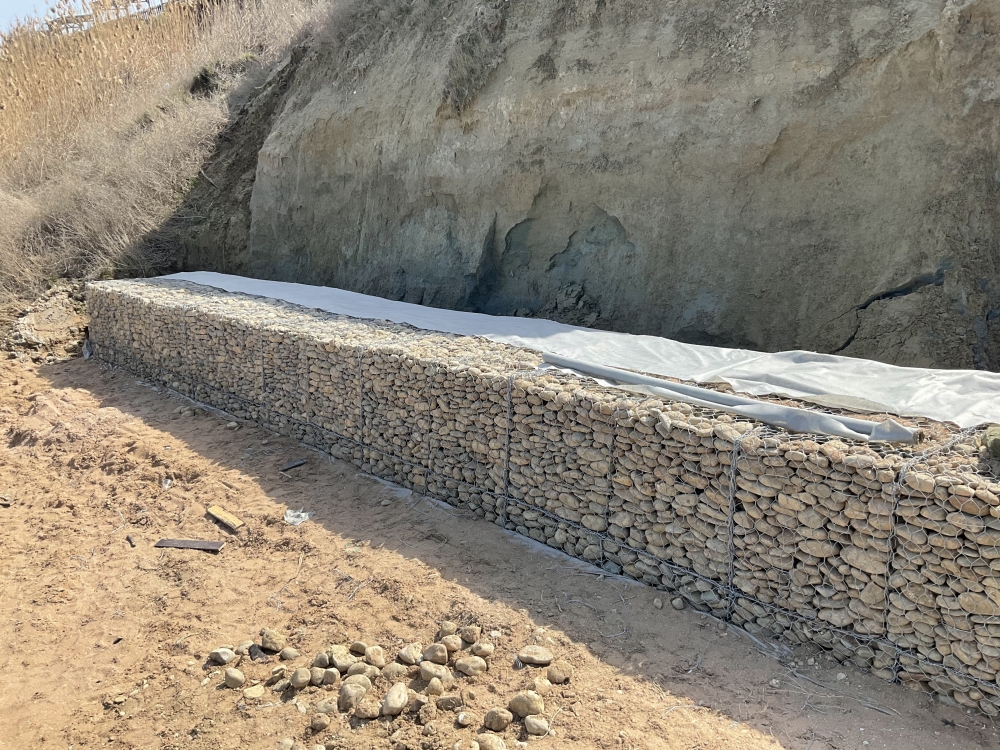

• укладка геотекстиля;
• устройство дренажной системы;
• сборка матрацно-тюфячных и коробчатых ГСИ;
• установка изделий в предусмотренное положение;
• соединение смежных ГСИ;
• установка диафрагм и стяжек;
• монтаж инвентарной опалубки;
• механизированная подача камня;
• ручное распределение и укладка камня;
• закрытие и закрепление крышек ГСИ;
• устройство обратной засыпки;
• послойное уплотнение засыпки трамбовками.

Проектирование, инженерные изыскания и расчёт устойчивости в состав подтверждённых работ Gabion.Pro в этой публикации не включены.

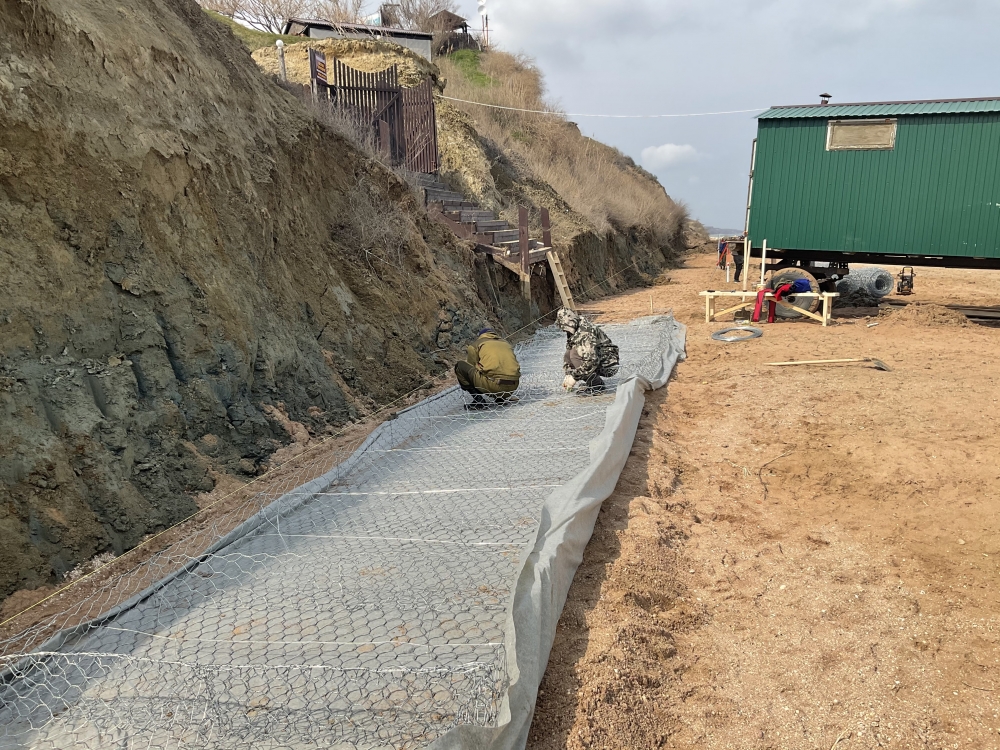

Как собирали габионные сетчатые изделия

ГСИ доставлялись на объект в сложенном состоянии и собирались непосредственно в зоне производства работ.

Последовательность сборки включала:

1. Раскладку изделия на твёрдой ровной поверхности.
2. Выправление складок и проверку сетки, кромок и покрытия.
3. Подъём лицевой, задней и боковых стенок.
4. Формирование прямоугольного короба.
5. Установку и закрепление диафрагм.
6. Соединение сопрягаемых кромок.
7. Проверку геометрии и отсутствия перекосов.

Собранные изделия устанавливали по осям и высотным отметкам, после чего связывали со смежными ГСИ по соприкасающимся граням. При устройстве нескольких ярусов верхние изделия соединяли с нижними в соответствии с принятой технологией монтажа.

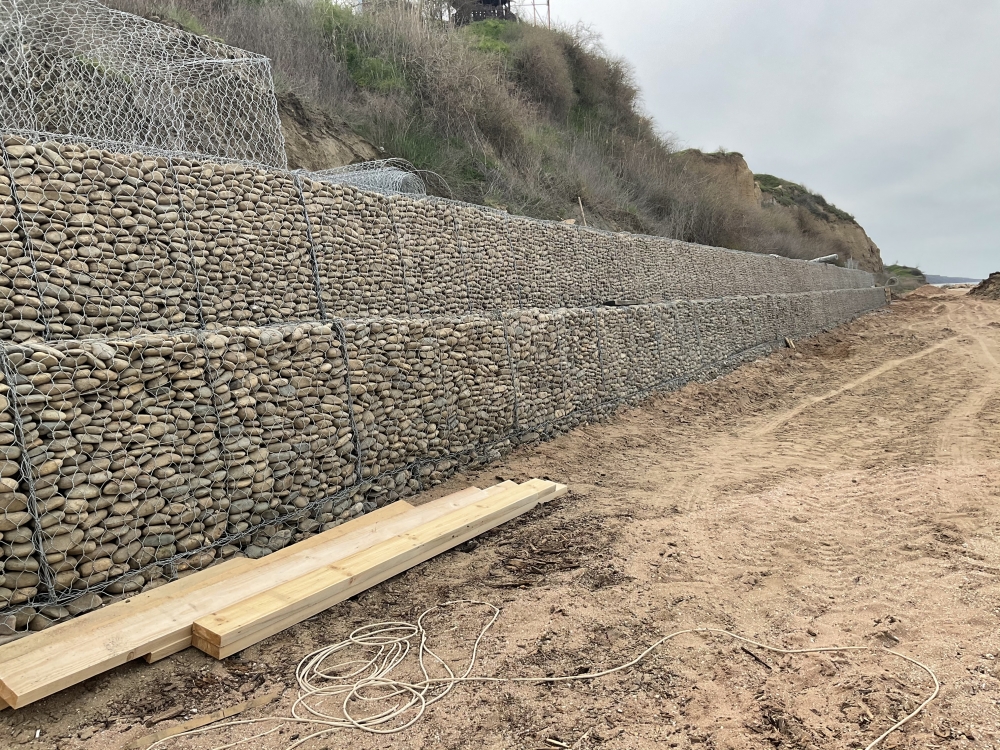

Как заполняли габионы камнем

На объекте использовали комбинированный способ: камень фракции 80-150 мм подавали механизированно, а распределяли и укладывали вручную.

Заполнение выполняли послойно. Монтажники формировали лицевую поверхность, распределяли камень во внутреннем объёме, устанавливали стяжки и контролировали положение сетчатых стенок.

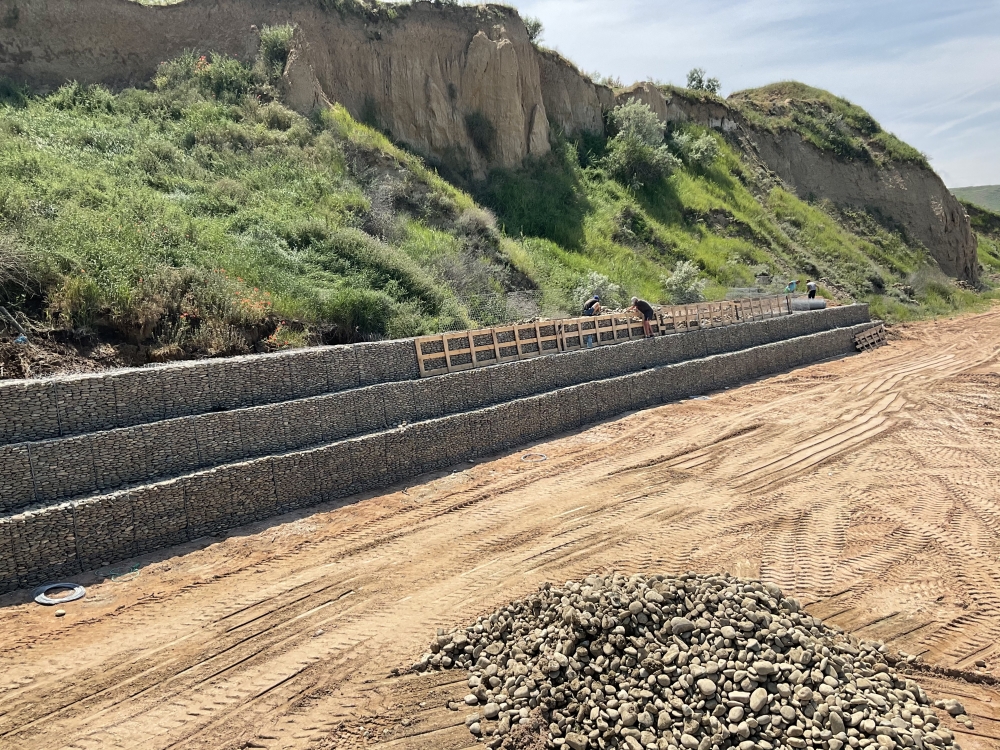

Инвентарную опалубку закрепляли вдоль лицевой стороны ГСИ. Она помогала контролировать положение лицевой поверхности и ограничивать выпучивание сетки при заполнении.

Ковш техники не должен воздействовать непосредственно на сетку. Механизация использовалась для подачи заполнителя, а окончательное распределение камня и формирование лицевой грани выполнялись вручную.

Для чего применяли диафрагмы и стяжки

Диафрагмы разделяли изделия на отдельные секции, а стяжки соединяли противоположные стенки и помогали сохранять геометрию ГСИ при заполнении камнем.

Стяжки устанавливали по мере заполнения изделий. Их фактическое расположение принималось по документации и технологическому решению объекта.

Как выполняли обратную засыпку

Обратную засыпку выполняли по мере устройства ярусов армогрунтовой конструкции.

Для засыпки использовали песок и другие инертные материалы, предоставленные заказчиком. Материал распределяли в зоне армирующих панелей и послойно уплотняли трамбовками до плотности, предусмотренной проектным или технологическим решением.

1. Укладывали армирующую панель.
2. Распределяли материал обратной засыпки.
3. Выполняли послойное уплотнение трамбовками.
4. Контролировали положение армирующей панели.
5. Формировали следующий слой засыпки.
6. Переходили к монтажу следующего яруса ГСИ.

Как проходили работы

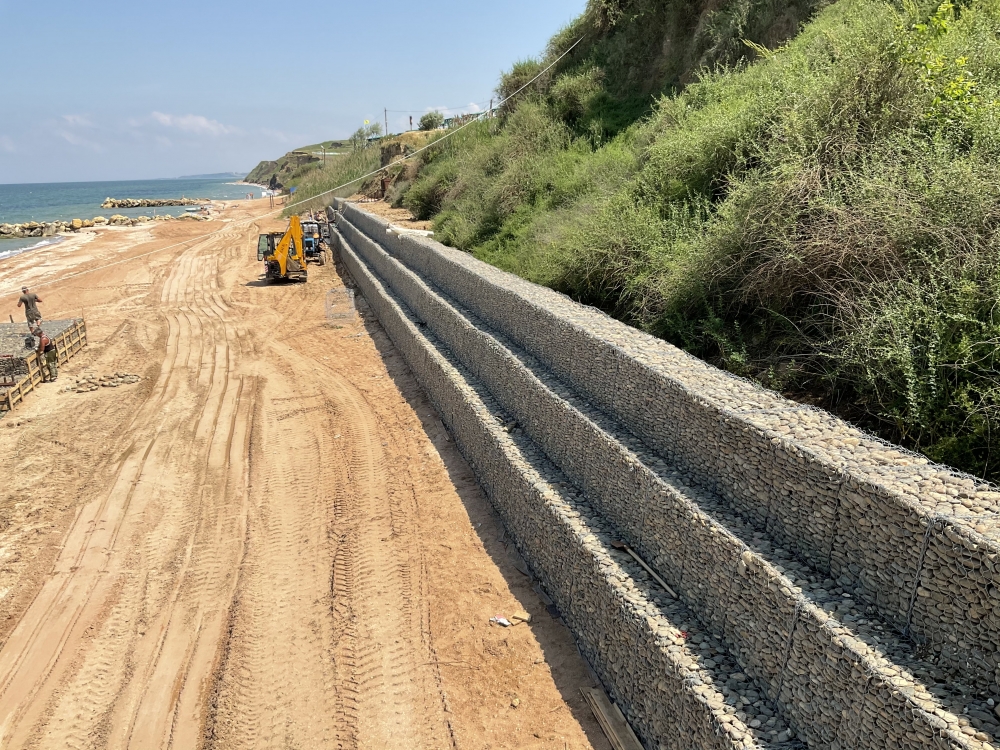

Работы выполнялись последовательно вдоль фронта длиной 150 метров.

1. Подготовка и ручная планировка основания.
2. Уплотнение основания.
3. Укладка геотекстиля плотностью 250 г/м².
4. Устройство дренажа из перфорированной трубы Ø160 мм и гофрированных колодцев.
5. Сборка матрацно-тюфячных и коробчатых ГСИ.
6. Установка изделий по осям и высотным отметкам.
7. Соединение смежных изделий.
8. Установка диафрагм и стяжек.
9. Монтаж инвентарной опалубки вдоль лицевой поверхности.
10. Механизированная подача камня.
11. Ручная укладка камня фракции 80-150 мм.
12. Закрытие и закрепление крышек ГСИ.
13. Укладка армирующих панелей последующих рядов.
14. Обратная засыпка песком и другими инертными материалами.
15. Послойное уплотнение засыпки трамбовками.
16. Устройство последующих ярусов стены.

В процессе работ контролировали положение конструкции, геометрию ГСИ, соединение соседних изделий, установку стяжек, заполнение камнем, состояние лицевой поверхности и последовательность уплотнения обратной засыпки.

В чём состояла основная сложность объекта

Главной особенностью объекта было сочетание слабого водонасыщенного грунта, оползневого процесса, значительной протяжённости и большого объёма габионной конструкции.

За 45 дней требовалось:

• подготовить основание на протяжении 150 метров;
• устроить геотекстильный и дренажный слои;
• последовательно собрать разные типы ГСИ;
• организовать подачу и укладку 700 м³ каменного заполнителя;
• совместить монтаж коробчатых изделий с устройством армированного массива;
• выполнять обратную засыпку и уплотнение по мере возведения ярусов.

Какой результат был получен

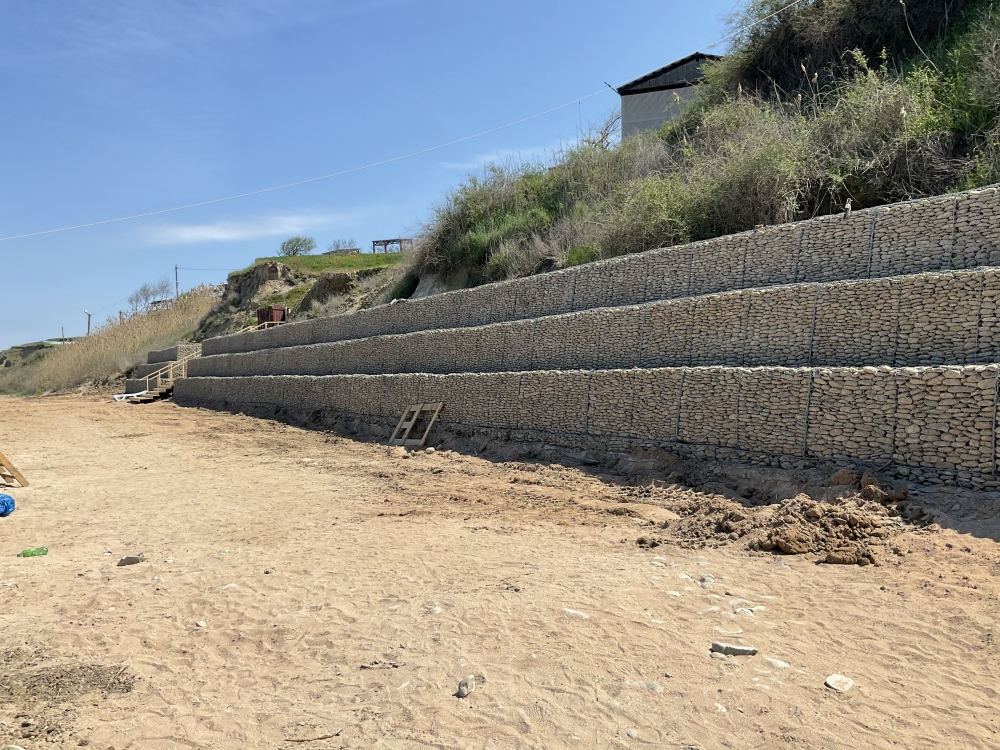

По итогам первого этапа был устроен участок береговой подпорной стены длиной 150 метров, высотой 3,3 метра и объёмом 700 м³.

Конструкция объединила:

• матрацно-тюфячные изделия в основании;
• коробчатые ГСИ специального размера;
• ГСИ с армирующей панелью;
• геотекстиль;
• дренаж;
• каменное заполнение;
• уплотнённый массив обратной засыпки.

Публикация подтверждает фактический опыт Gabion.Pro в монтаже крупнообъёмной габионной и армогрунтовой конструкции. Расчётная устойчивость, срок службы и восприятие конкретных нагрузок определяются проектной документацией и не заявляются по аналогии с этим объектом.

Для каких задач применимо подобное решение

Габионные и армогрунтовые конструкции подобного типа могут рассматриваться для подпорных стен, укрепления берегов, стабилизации склонов и откосов, а также противоэрозионных сооружений.

Окончательная конструкция должна определяться по исходным данным конкретной площадки:

• инженерной геологии;
• рельефу;
• уровням воды;
• гидрологическим и волновым воздействиям;
• нагрузкам;
• характеристикам основания;
• условиям фильтрации;
• требованиям к дренажу и обратной засыпке.

Общие сведения о технологии можно посмотреть на странице «Подпорные стены из габионов», а о составе монтажных работ - в материале «Монтаж подпорных стен из габионов».
